Mechanický vztažný bod: "tvrdá měna" obrábění a montáže Abychom porozuměli přenosu počátků, musíme nejprve pochopit jednu věc: při obrábění a montáži je hlavním hrdinou mechanický základ. Začněme obráběním. Jaká je poloha zrcadla při soustružení, broušení a leštění? Spoléhá na mechanické polohovací povrchy těla zrcátka, vnější kruhový okraj, otvory pro polohovací kolíky a povrch montážní příruby. Během soustružení sklíčidlo drží vnější kružnici a používá ji jako vztažný bod pro centrování; při broušení a leštění dosedá dosedací plocha zrcadla na nástrojový stůl, který lícuje s polohovacími plochami těla zrcadla. Bez ohledu na proces je prostorová poloha zrcadla na obráběcím stroji nakonec určena těmito mechanickými vztažnými plochami. Nyní pojďme mluvit o montáži. Jaká je poloha zrcadla, když je instalováno do zrcadla nebo konstrukční součásti? Opět je to mechanický základ – povrch montážní příruby lícuje s koncovým povrchem, vnější kruh a vnitřní otvor válce zrcadla jsou umístěny a polohovací kolíky a otvory pro kolíky určují úhlovou orientaci. Po instalaci zůstane na místě; zrcadlový válec nerozpozná vaši optickou osu, pouze mechanické povrchy. Obrábění a montáž používají stejný jazyk: mechanické datum. Přirozeně sdílejí společný základ pro komunikaci. Kde je problém? Leží v mezikroku „kontroly“. Jak se optická reference z kontrolní fáze přenáší zpět do mechanické reference? Jaký je účel kontroly? Sděluje výrobnímu procesu, "kde to není dost dobré" a říká procesu montáže, "zda toto zrcadlo splňuje standardy kvality." Inspekce však používá jiný jazyk – optickou referenci. Optická osa interferometru definuje inspekční souřadnicový systém a vlnoplocha CGH definuje referenční tvar povrchu. PV a RMS chyby tvaru povrchu jsou vypočítány pod tímto optickým souřadnicovým systémem. Nyní vyvstává problém: jak jsou optické a mechanické reference zarovnány? Pokud nejsou vyrovnány, dochází k této absurdní situaci: výrobní oddělení vybrousí zrcadlo do požadovaného tvaru povrchu podle mechanické reference a kontrolní oddělení potvrdí, že tvar povrchu splňuje požadavky pod optickou referencí, ale dva „splňuje požadavky“ neoznačují totéž – mezi optickou a mechanickou referencí je odchylka. Ve fázi montáže je zrcadlo instalováno podle mechanické reference, ale optický systém zobrazuje zcela jiný tvar povrchu. To je podstata pasti referenčního přenosu: nejde o to, že by jedna byla nepřesná, ale o to, že každý používá své vlastní pravítko a pak předpokládá, že měří totéž.

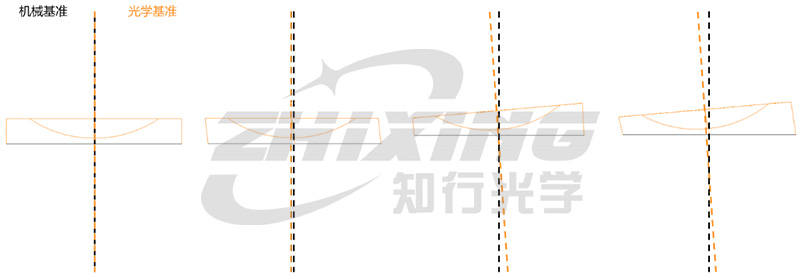

Obrázek 1. Čtyři stavy mezi optickými a mechanickými referencemi: dokonalé vyrovnání, excentricita, sklon a excentricita a sklon (zleva doprava).
Některé kontrolní metody je ze své podstaty obtížné sladit s mechanickými referencemi, což vyvolává zásadní problém: obtížnost přenosu optických referencí na mechanické reference se liší řádově v závislosti na metodě kontroly. U některých kontrolních metod je odkaz „plovoucí“. Vezměme si například tradiční mechanický profilometr sondy. Snímá obrysy několika čar na zrcadlovém povrchu, čímž dosahuje vysoké přesnosti dat. Jeho souřadnicový systém je však definován vodicí lištou pohybu sondy. Jaký je vztah mezi touto vodicí kolejnicí a mechanickou referenční plochou zrcadla? K navázání tohoto spojení je nutná další kalibrace. Je kalibrace přesná? Jsou tam systematické chyby? Každý otazník představuje rizikový bod v referenčním přenosu. Dalším příkladem jsou některá schémata kontroly pod aperturou založená na spojování. Každý krok spojování zavádí polohovou nejistotu a konečný celkový souřadnicový systém může nashromáždit významné odchylky od skutečné mechanické reference zrcadla. Tato schémata sdílejí společnou charakteristiku: přenosová linka z optických na mechanické reference má příliš mnoho mezičlánků. Každý mezičlánek je vstupním bodem pro chybu. Inspekce CGH nabízí jiný přístup: zajištění správného přenosu reference během fáze návrhu. Jak CGH přenáší optickou referenci do mechanické reference? CGH používaný pro testování se obvykle skládá ze dvou funkčních oblastí:
◆ Hlavní holografická oblast: Zodpovídá za kompenzaci vlnoplochy, transformuje standardní sférické a rovinné vlny interferometru na komplexní vlnoplochy, které odpovídají testovanému povrchu. Toto je hlavní funkce detekce tvaru povrchu.
◆ Alignment holographic region: Poskytuje absolutní referenční rámec pro samotný CGH vzhledem k interferometru a nakonec vzhledem k mechanické referenci testovaného zrcadla. Promítá prvky zarovnání, jako jsou světelné skvrny, konvergenční značky nebo vzory kočičích očí, aby potvrdil prostorový vztah mezi CGH a testovaným zrcadlem.

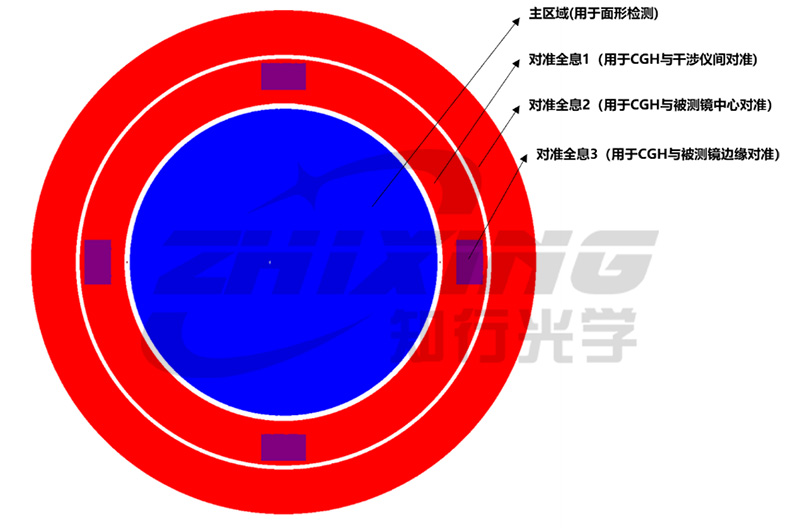

Obrázek 2 Schematický diagram každé funkční oblasti CGH
Co to znamená, že tyto dvě oblasti jsou integrovány na stejném substrátu? Znamená to, že reference již není určována dodatečně, ale je „zapsána“ do CGH během fáze návrhu. Jak je tohoto převodu dosaženo? Mezi mechanickou referencí (polohovací kulička, referenční hrana, povrch montážní příruby) testovaného zrcátka a referenčními značkami na CGH je vytvořena jasná prostorová shoda. Zarovnání holografické oblasti zajišťuje, že poloha zrcadla je teoretickou návrhovou hodnotou při každé kontrole, a zajišťuje, že tuto polohu lze vysledovat zpět k mechanické referenci zrcadla. Přenosová cesta od optické reference k mechanické referenci je hladce integrována prostřednictvím designu CGH. Jaký problém to řeší? Odpovídá skutečnosti, že ve většině případů je ve výrobních a montážních fázích rozpoznána pouze mechanická reference. Montážní oddělení nezajímá, jak krásné je naměřené PV vašeho tvaru povrchu. Zajímají se pouze o výkon zrcadla v optickém systému poté, co je nainstalováno podle mechanické reference. Mechanickou referenci poskytuje výrobní konec a používá ji také konec sestavy – tyto dva konce by měly být zarovnány. Úkolem kontroly je zajistit, aby vaše optická reference byla co nejvěrněji zarovnána s touto mechanickou reference. Některé kontrolní metody zesilují chyby v každé fázi tohoto procesu převodu. Řešení CGH komprimuje proces převodu do fáze návrhu – vztah mezi mechanickými a optickými referencemi je definován během návrhu CGH a kontrola jednoduše zahrnuje reprodukování tohoto definovaného vztahu. Jaké jsou důsledky špatně provedené konverze? Následky jsou značné.
◆Důsledek 1: Nesprávná korekce povrchu. Pokud je během kontroly zjištěna odchylka v určité oblasti, obráběcí konec se vrátí zpět a opraví ji. Pokud však mezi kontrolním souřadnicovým systémem a mechanickým souřadnicovým systémem dojde k naklonění nebo posunutí, skutečné umístění této "odchylky" je nesprávné. Leštící nástroj, umístěný podle mechanické reference, ve skutečnosti opravuje jiné místo na zrcadle. Výsledek: Opravená oblast není opravena, zatímco nesprávná oblast je opravena.
◆Následek 2: Opakované pokusy a omyly při montáži. Údaje o tvaru povrchu zrcadla vypadají dobře, ale kvalita obrazu je po sestavení špatná. Konec sestavy začíná přidávat podložky, upravovat excentricitu a korigovat náklon – pomocí mechanických prostředků kompenzovat odchylku způsobenou převodem z optické reference na mechanickou referenci. To, co mělo být jednokrokovým procesem, se stává nekonečným pokusem a omylem. Otázka, která stojí za to vryt do vaší mysli: Až příště uvidíte zprávu o kontrole tvaru povrchu, stojí za to se zastavit a zeptat se: "Jak se data z této optické reference přenášejí do mechanické reference zrcadla?" Pokud je toto přenosové spojení plně zváženo a definováno od počáteční fáze návrhu, jsou data solidní. Pokud se toto spojení následně spojí dohromady pomocí kalibrace, algoritmů a hmatové intuice, pak mohou být všechny nanometrové údaje s přesností postaveny na volné půdě. CGH poskytuje průmyslu více než jen hologram; nabízí kompletní řešení, které minimalizuje optické referenční chyby a přenáší je do mechanické reference během fáze návrhu. Kvalita referenčního přenosu určuje, zda lze zrcadlo úspěšně nainstalovat. A to je něco, co si zaslouží udělat hned od začátku. Sledujte nás pro další technické interpretace a praktické sdílení o CGH a inspekci asférického povrchu. Setkali jste se s problémy s převodem referencí při zpracování a kontrole? Neváhejte se podělit v sekci komentářů.
