Příklad 1: Parametry válcového zrcadla jsou uvedeny na obrázku 1: D1=40 mm, D2=30 mm, R=60 mm, obdélníkové.

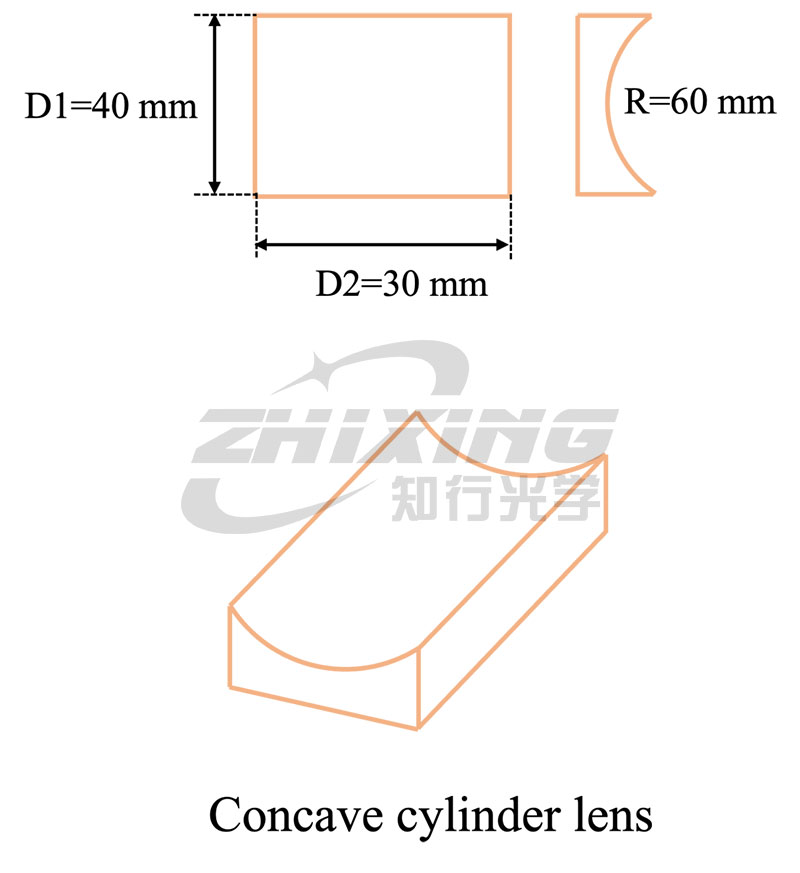

Obrázek 1: Schematický diagram parametrů konkávního povrchu
Na základě výše uvedených parametrů zadejte příslušné parametry (R, typ, D1, D2, Tvar) do červeného pole na webové stránce pro výběr, jak je znázorněno na obrázku 2. Nástroj automaticky vypočítá dostupný rozsah Fno pro odpovídající model (zelené pole):

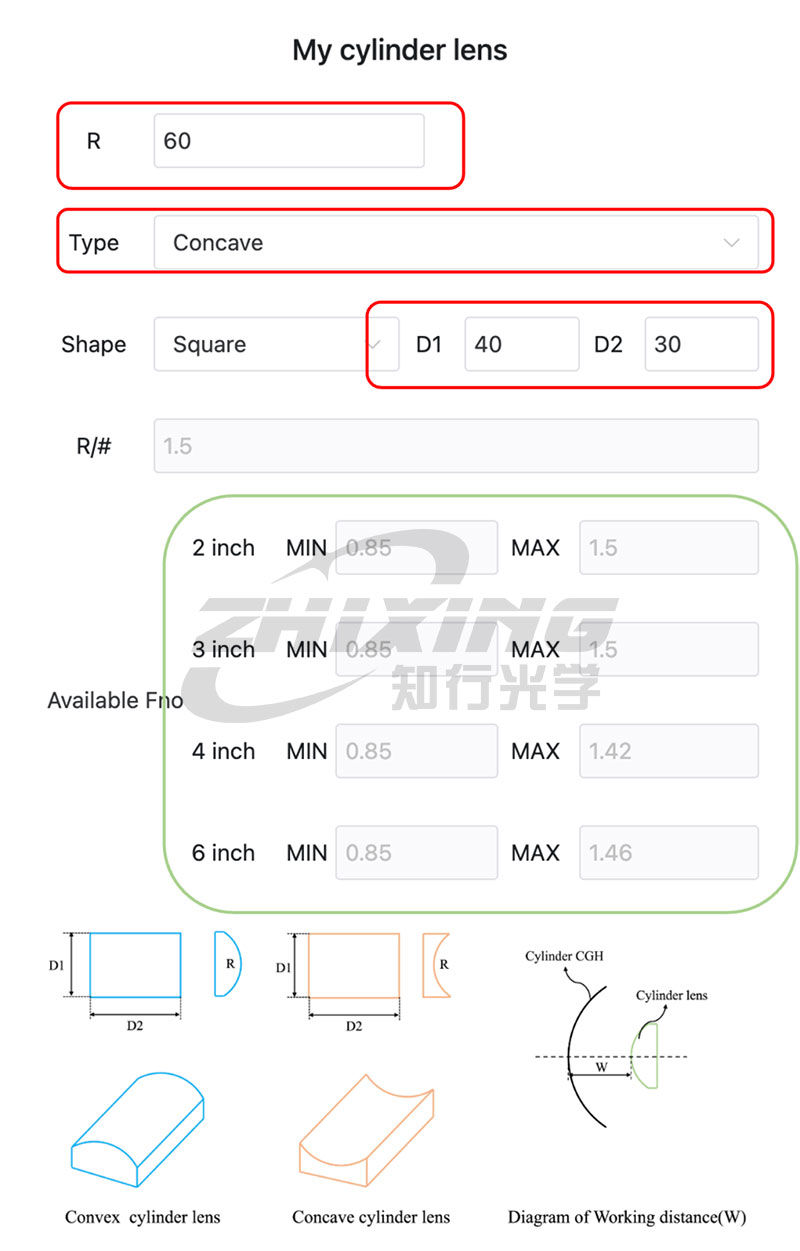

Obrázek 2: Vstup parametrů a výstup výpočtu Fno
Na základě výše uvedeného zeleného rámečku se doporučuje šest modelů (viz tabulka Příloha 1):
2palcový: ZX2100, ZX2150
3 palce: ZX3100, ZX3150
4palcový: ZX4100
6palcový: ZX6100
Příklad 2: Parametry válcového zrcadla jsou následující: D1=30 mm, D2=40 mm, R=60 mm, obdélníkové.
W (vzdálenost od zadní plochy CGH k vrcholu válce) je určena na základě skutečné optické dráhy zákazníka.

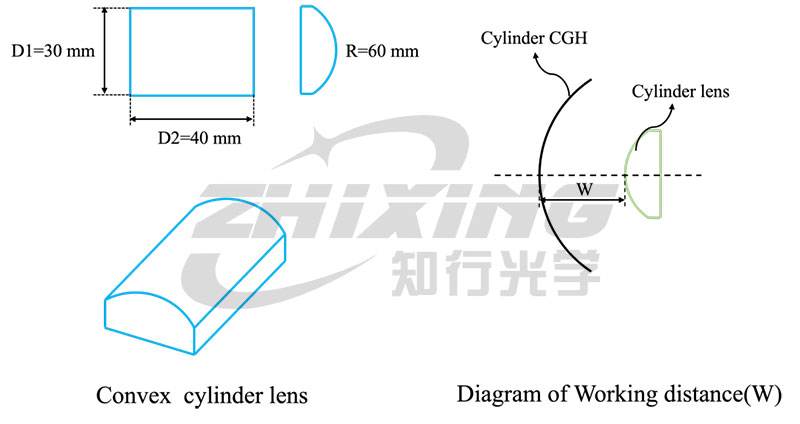

Obrázek 1: Schematický diagram parametrů konvexního povrchu
Na základě výše uvedených parametrů zadejte příslušné parametry (R, typ, D1, D2, Tvar, W) do červeného pole na webové stránce pro výběr, jak je znázorněno na obrázku 2. Nástroj automaticky vypočítá dostupný rozsah Fno pro odpovídající model (zelené pole):

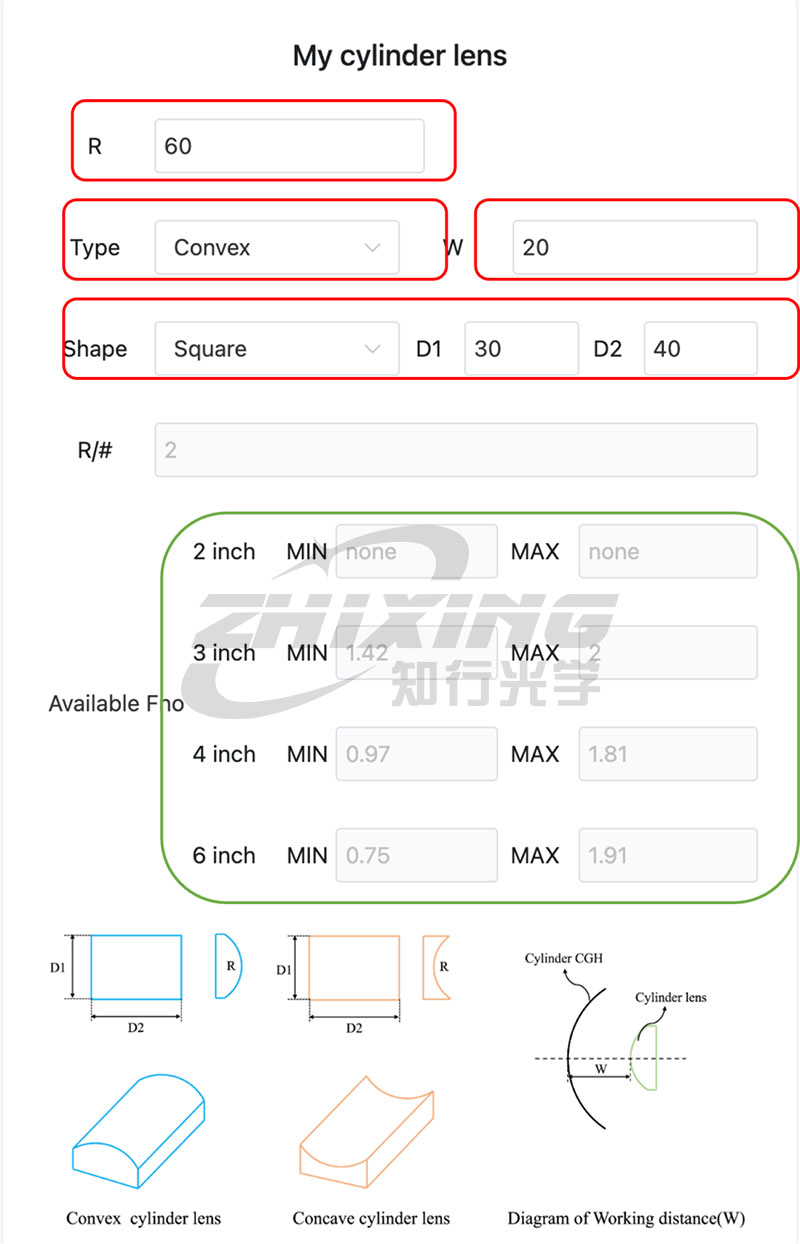

Obrázek 2: Vstup parametru konvexního povrchu a výstup výpočtu Fno
Na základě výše uvedeného zeleného rámečku se doporučuje šest modelů (viz tabulka v příloze 1):
2 palce: Žádné
3 palce: ZX3150, ZX3200
4 palce: ZX4100, ZX4150
6palcový: ZX6100, ZX6150
