V optickém výrobním průmyslu se mnoho lidí pracujících s cylindrickými čočkami setkalo s tímto nepříjemným okamžikem: prodejce právě obdržel výkres cylindrické čočky klienta nebo výzkum a vývoj právě dokončil návrh nové čočky, aby ji předal procesnímu nebo testovacímu inženýrovi. Všichni se shromáždí kolem kresby a nevyhnutelně se diví:
"S jakým modelem CGH by měl být tento válec spárován pro testování?"
"Který směr je vypočítán jeho Fno? Jak sladím interferometr, aby nedošlo k přetečení?"
Výběr cylindrického CGH byl vždy technickým úkolem. Musíte vypočítat poloměr zakřivení, určit směr tvořící přímky a vzít v úvahu aperturu interferometru. Ruční výpočty jsou časově náročné a náchylné k chybám.
Testování by nemělo být tak bolestivé.
Abychom všem umožnili úplně se rozloučit s érou „slepého hádání“ modelu z výkresů, vyvinuli jsme inteligentní válcový automatický výběrový software CGH.
Nyní již nemusíte probírat tlusté manuály parametrů nebo provádět složité geometrické derivace. Jednoduše se musíte během vteřiny stát expertem na „vyplňování prázdného místa“ a zadávat základní data ze svých výkresů:
Tvar a konvexita válce (povrch nebo čára? konkávní nebo konvexní?)
Poloměr zakřivení
Rozměry prostupu světla ve dvou směrech (podél tvořící čáry a kolmo na tvořící čáru)
O zbytek se postará software. Klikněte na „OK“ a systém automaticky určí a přesně doporučí nejvhodnější model CGH a nejlepší schéma shody Fno!
V tomto článku vás provedeme praktickou zkušeností s tímto „nástrojem pro výběr“ a uvidíme, jak zjednodušuje složité přípravné práce pro kontrolu lahví na pouhé „zadání čtyř parametrů“.
Výběrový web
http://www.zixingoptics.com/xuanxing
Rozhraní výběru
Po zadání URL se objeví rozhraní zobrazené na obrázku 1, obsahující dvě okna.
Modrý rámeček vlevo je výběrové okno, jehož hlavní funkcí je zadávání cylindrických parametrů, včetně R-hodnoty, konvexity (Type, kterou lze přepínat mezi konkávní a konvexní), tvaru (Shape, kterou lze přepínat mezi čtvercem, kruhem a elipsou) a velikosti;
Žlutý rámeček napravo je zobrazovací okno, především pro prohlížení modelů prodávaných naší společností a bodové pokrytí testovaného asférického povrchu;

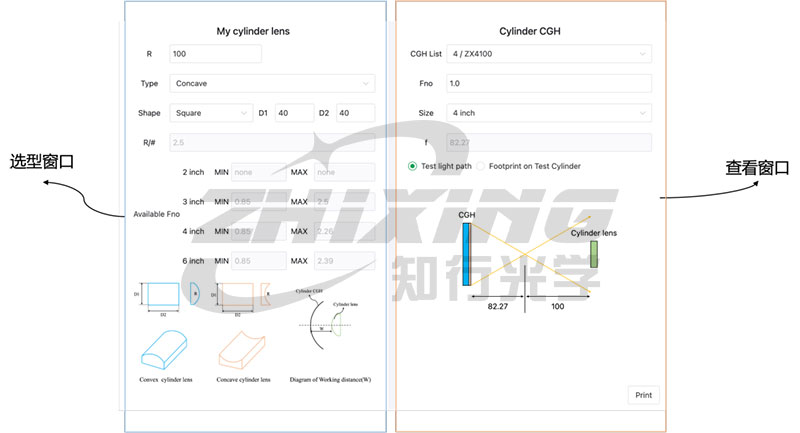

Obrázek 1: Celkové schéma rozhraní nástroje pro výběr
I. Okno výběru
Modré pole nalevo je okno výběru, které má dvě hlavní funkce:
◆Funkce 1: Zadání parametrů cylindrického zrcadlení
R: Poloměr zakřivení válcového zrcadla. Zadejte absolutní hodnotu.
Typ: Vyberte buď konkávní, nebo konvexní.
Tvar: Vyberte tvar válcového zrcadla (obdélníkový nebo eliptický; čtverec a kruh jsou speciální tvary obdélníku a elipsy).
D1: Clona se směrem zakřivení.
D2: Clona bez směru zakřivení.
R/#: F/# válcového zrcátka. Toto nelze zadat; počítá se automaticky.
W: Když je jako Typ vybráno Konvexní, je třeba zadat pracovní vzdálenost (axiální vzdálenost CGH od vrcholu válce). Z bezpečnostních důvodů se doporučuje nastavit vzdálenost na 10 mm nebo více.
◆Funkce 2: Výstup doporučených rozsahů Fno pro různé velikosti
Po zadání příslušných parametrů pro cylindrickou čočku software vydá navrhované rozsahy Fno pro různé velikosti. Pokud jsou parametry pro cylindrickou čočku, která má být testována, zadány do výběrového pole na obrázku 1, výběrový software zobrazí navrhované rozsahy Fno, jak je znázorněno na obrázku 2:
U 2palcových objektivů se zobrazí „none“, což znamená, že pro 2palcové objektivy nejsou dostupné žádné modely. K dispozici jsou všechny modely pro 3palcové, 4palcové a 6palcové objektivy.
U 3palcových displejů se Fno pohybuje od 0,85 do 2,5. Podle tabulky v Dodatku 1 jsou pro 3palcové displeje k dispozici tři modely: ZX3100, ZX3150 a ZX3200.
U 4palcových displejů se Fno pohybuje od 0,85 do 2,26. Podle tabulky v Dodatku 1 jsou pro 4palcové displeje k dispozici tři modely: ZX4100, ZX4150 a ZX4200.
U 6palcových displejů se Fno pohybuje od 0,85 do 2,39. Podle tabulky v příloze 1 jsou pro 6palcové displeje k dispozici tři modely: ZX6100, ZX6150 a ZX6200.

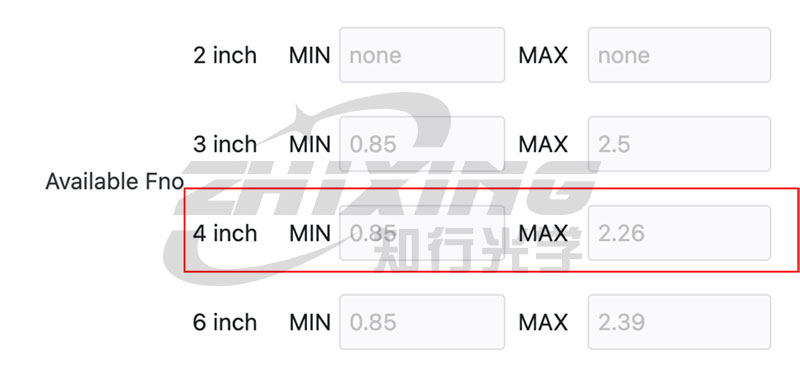

Obrázek 2: Doporučený výběr modelu
Výše uvedené ukazuje výběr konkávního povrchu. Pokud se válcová plocha se stejnými parametry změní na konvexní, rozhraní výběru je následující. W je minimální vzdálenost mezi grafickou plochou CGH a pevným bodem konvexní plochy (doporučuje se více než 10 mm).

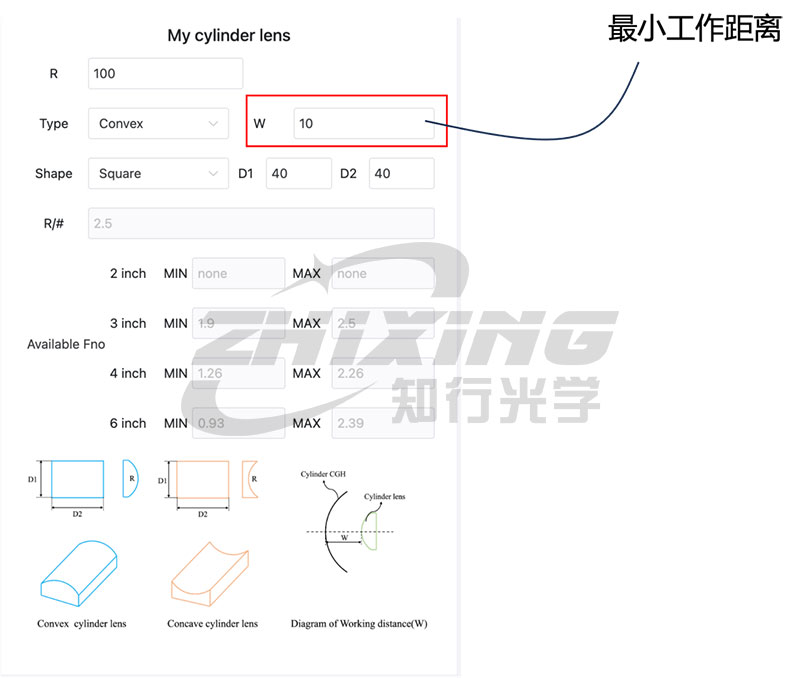

Obrázek 3: Rozhraní pro výběr konvexního povrchu
U 2palcových displejů „žádné“, což znamená, že nejsou dostupné žádné modely.
U 3palcových displejů se Fno pohybuje od 1,9 do 2,5. Podle přílohy 1 lze vybrat 3palcový model ZX3200.
U 4palcových displejů se Fno pohybuje od 1,26 do 2,26. Podle přílohy 1 lze vybrat 4palcový model ZX4150 a ZX4200.
U 6palcových displejů se Fno pohybuje od 0,93 do 2,39. Podle přílohy 1 lze vybrat 6palcový model ZX6100, ZX6150 a ZX6200.
II. Zobrazit okno
Žluté pole napravo je okno zobrazení, které má dvě hlavní funkce:
◆Funkce 1: Zobrazení dostupných modelů na základě doporučeného rozsahu Fno vlevo.
V tomto příkladu je ZX4200 vybrán z rozbalovací nabídky ve sloupci CGHlist. Fno, Size a F se vypočítají automaticky.
Obrázek 4: Rozbalovací okno modelu
Můžete si prohlédnout dva diagramy:
1) Diagram optické dráhy (včetně informací o vzdálenosti), jak je znázorněno na obrázku 5:

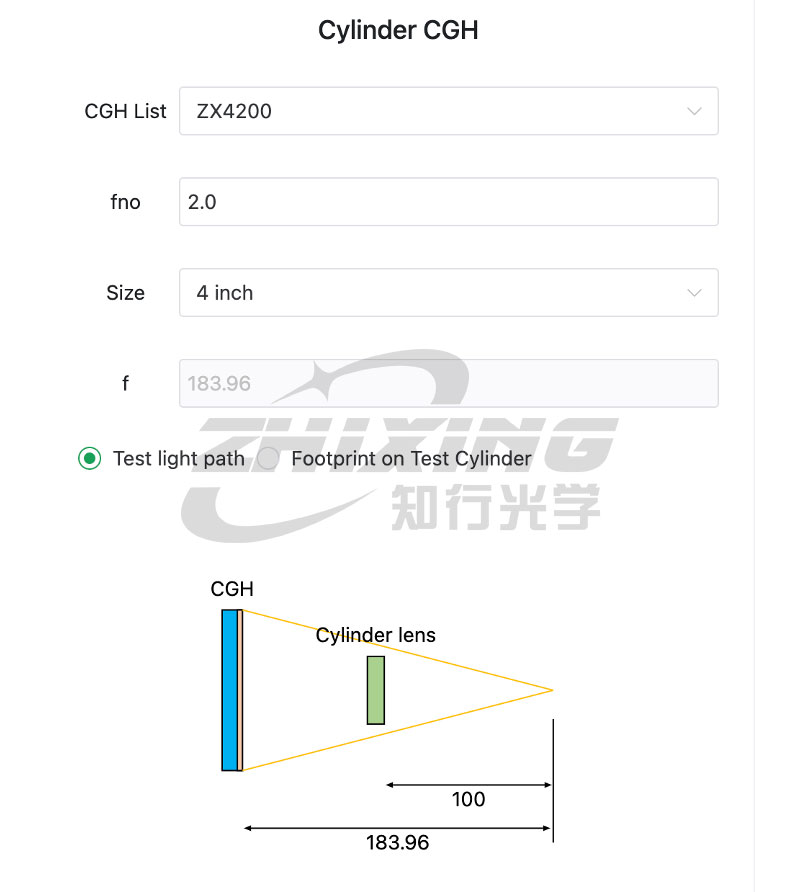

Obrázek 5: Schéma zkušební optické dráhy
2) Pro konkávní povrch na obrázku 1 je bodové pokrytí tří modelů (ZX4100, ZX4150, ZX4200) 4palcového válcového CGH znázorněno na obrázku 6. Ve spodní části je uveden energetický poměr. Čím menší je hodnota hodnoty větší než 1, tím více pixelů lze detekovat a tím vyšší je rozlišení. Ze tří modelů má ZX4200 nejmenší energetický poměr (1,26), který je vyšší než u ostatních dvou modelů.

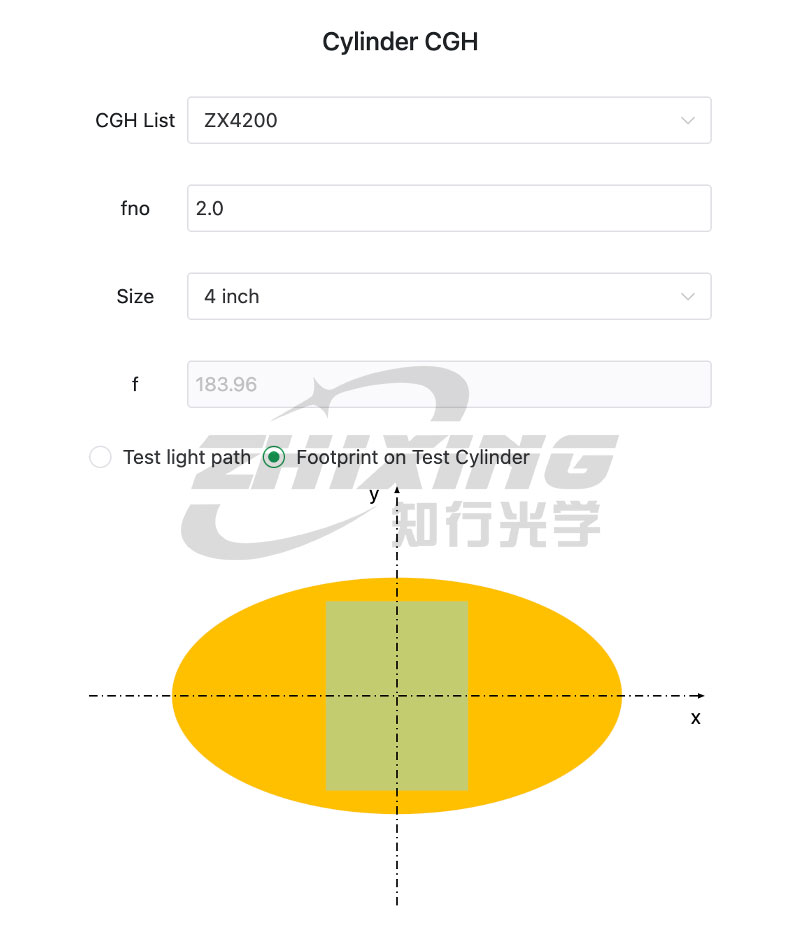

Obrázek 6: Mapa pokrytí světelných bodů
◆Funkce 2: Zobrazení vlastních modelů
Pokud jsou navrhované modely nalevo mimo náš seznam modelů produktů, jako je například navrhovaný Fno mezi 4,3 a 4,6, a naše společnost nemá Fno v tomto rozsahu, musíte jej upravit. Vyberte „Vlastní“ ve sloupci CGHlist, jak je znázorněno na obrázku 7:

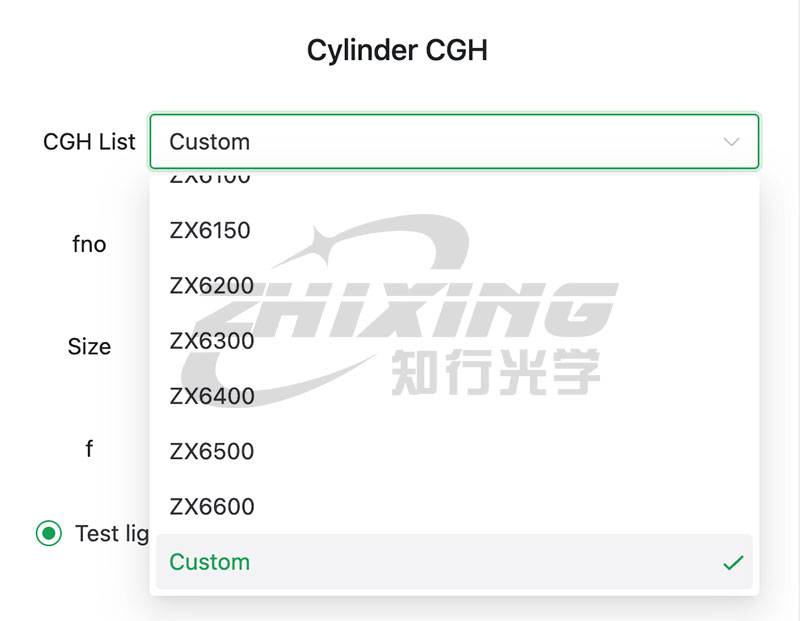

Obrázek 7: Výběr vlastního modelu

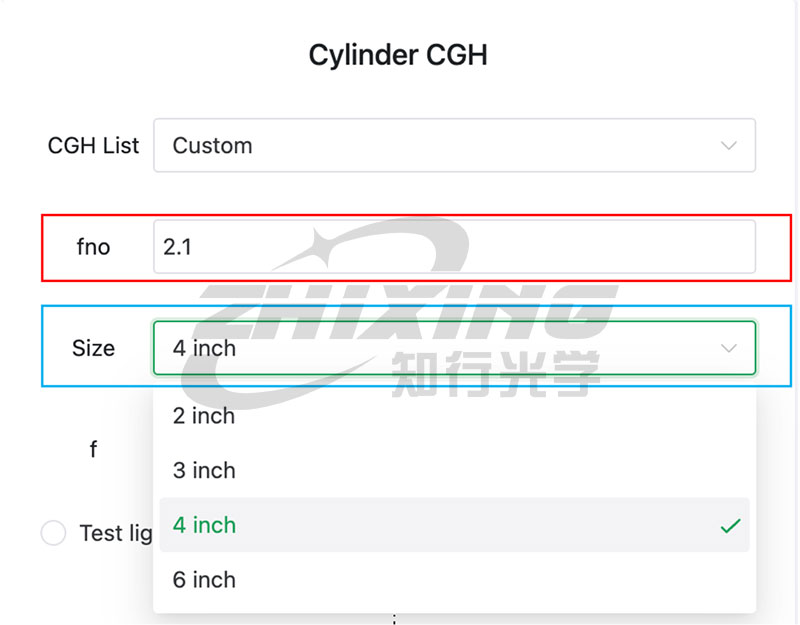

Do červeného pole zadejte fno a v modrém poli vyberte model. V tomto příkladu je doporučený rozsah pro 4palcový Fno [1,35 2,37]. Můžete definovat fno=2.1.
Obrázek 8: Příklad položky uživatelského vstupu okna
Na základě vlastního čísla modelu si můžete prohlédnout diagram optické dráhy a diagram pokrytí světelných bodů a určit, zda lze válcovou čočku testovat pomocí vlastního modelu.
Příloha 1: Seznam válcových modelů CGH
Vysvětlení názvu modelu: ZX-ABCD: A: Představuje velikost válcového CGH; BCD: Představuje Fno cylindrického CGH.
Příklad 1: Model ZX4200: 4 palce; Fno: 2,0
Příklad 2: Model ZX6100: 6 palců; Fno: 1,0
Seznam modelů CGH různých velikostí je následující:

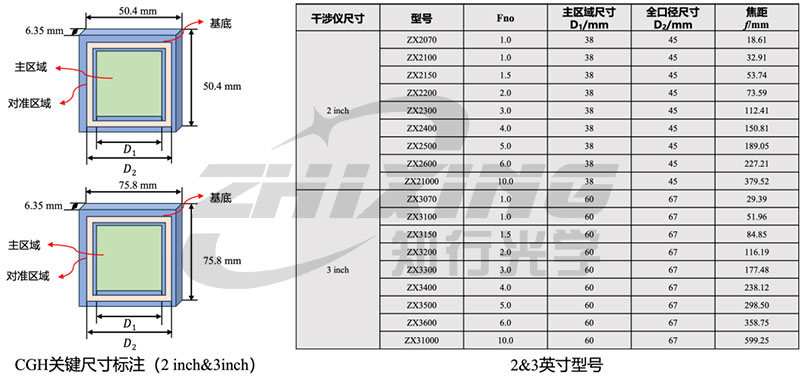

Tabulka 1: Klíčové parametry 2palcového a 3palcového válcového CGH

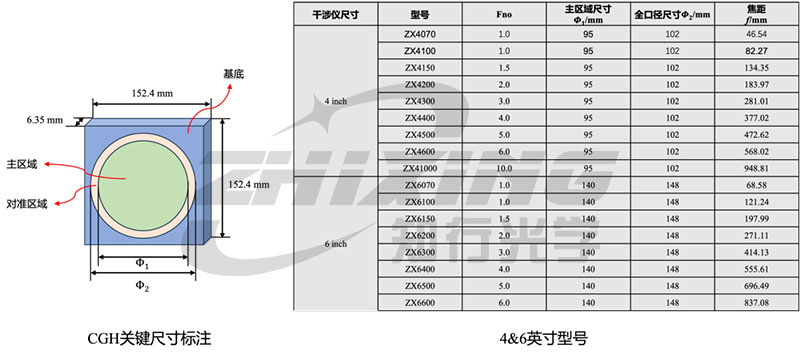

Tabulka 2: Klíčové parametry 4palcového a 6palcového válcového CGH
