I. Tradiční inspekce: Uvězněni mezi "testovacími deskami" a "čarami"
Po dlouhou dobu se kontrola tvaru povrchu cylindrických čoček opírala hlavně o následující tradiční metody, které však stále více nevyhovují požadavkům moderního vysoce přesného průmyslu:
1. Metoda zkušební desky: Tato prastará metoda se opírá o zkušené techniky, kteří pozorují interferenční proužky (Newtonovy prstence). Protože jde o měření založené na kontaktu, snadno poškrábe drahý povrch čočky; navíc vzorek může poskytnout pouze kvalitativní posouzení, není schopen poskytnout kvantitativní subnanometrová digitální data tvaru povrchu a nemůže splnit potřeby asférických a válcových povrchů.
2. Skenování obrysů: drahá "bodová" hra a překážka efektivity
Kontaktní obrysové skenování (reprezentativní vybavení: Panasonic UA3P)
Bezkontaktní skenování obrysů (reprezentativní vybavení: LUPHOScan, DUI, Nizozemsko)
Core Pain Point: Drahé zařízení, které má za následek nadměrné odpisy pro malé zpracovatelské výrobce.
II. Řešení CGH: „Perfektní měřítko“ pro snižování rozměrů
Řešení pro kontrolu výše uvedených bolestivých bodů společnosti Zhixing Optics Cylindrical CGH (cylindrical Standard Lens) nabízí procesorům vysoce nákladově efektivní možnost s výhodami vysoké přesnosti, nízké ceny a vysoké účinnosti.
1. Sub-nanometrová přesnost detekce
Základní logikou CGH je využít princip holografické difrakce k přesnému „stáčení“ standardní vlnoplochy (rovinné nebo sférické) emitované interferometrem do válcové vlnoplochy, která dokonale odpovídá měřenému válcovému povrchu. Prostřednictvím této detekce "nulové kompenzace" se původně složité měření asférických válcových povrchů stává stejně jednoduchým a intuitivním jako kontrola rovinného zrcadla. Zhixing Optics může prostřednictvím optimalizovaných procesů leptání kontrolovat výrobní chyby samotného CGH na úroveň nm, což zákazníkům poskytuje maximální přesnost detekce.
2. Full-Field Array, Say Goodbye to "Blind Men and the Elephant"
Na rozdíl od profilometrů je kontrola CGH bezkontaktní. V zorném poli interferometru je jasně vidět celkový tvar povrchu válcového zrcadla, místní defekty a dokonce i nepatrné zkreslení podél dlouhé osy.
3. Rychlé sladění a snížení nákladů
Jedinečná „technologie hybridního zpracování CGH“ společnosti Zhixing Optics integruje značky zarovnání amplitudového typu s vysokým kontrastem na substrátu CGH. To redukuje dříve extrémně zdlouhavý interferometr a proces zarovnání CGH na druhou úroveň. V kombinaci s našimi vyvinutými přípravky pro rychlou kontrolu dosahuje manuální účinnosti 60 UPH (60 kusů za hodinu), což výrazně snižuje náklady na jeden kontrolovaný kus.
III. Jednota znalostí a jednání: hluboce zakořeněná síla při kontrole válcových čoček
Ve společnosti Zhixing Optics hluboce rozumíme výzkumnému úsilí a průmyslové hodnotě každé cylindrické čočky. K úplnému překlenutí poslední mezery od „laboratorního designu“ k „průmyslové hromadné výrobě“ vytvořila společnost Zhixing Optics komplexní technologický příkop v oblasti válcových CGH:
1. Úplné pokrytí specifikací, posunutí limitů parametrů
Aby se společnost Zhixing Optics přizpůsobila různým potřebám od mikro-nano optiky až po vesmírné kamery s velkou aperturou, vytvořila standardizovanou knihovnu produktových řad. Nabízíme celou řadu velikostí substrátu, včetně 2-palcový, 3-palcový, 4-palcový, 6-palcový, a dokonce 9-palcový. Pokud jde o klíčové optické parametry, válcový CGH společnosti Zhixing Optics může dosáhnout minimální Fno 0,7, což může snadno splnit testovací výzvy s velkou numerickou aperturou a vysokou strmostí asférických válcových zrcadel, čímž vyplňuje mezeru v domácím testování ultrarychlých válcových zrcadel.
Certifikát průmyslového nového produktu
2. Digital Empowerment: Self-Developed Selection Tool
Tváří v tvář složitým asférickým parametrům, jak rychle najít nejvhodnější CGH? Společnost Zhixing Optics vyvinula specializovaný online nástroj pro výběr pro válcové CGH. Uživatelé potřebují pouze zadat poloměr zakřivení objektivu a efektivní clonu a během několika sekund je k dispozici řešení výběru. To výrazně snižuje náklady na komunikaci v raných fázích projektu.

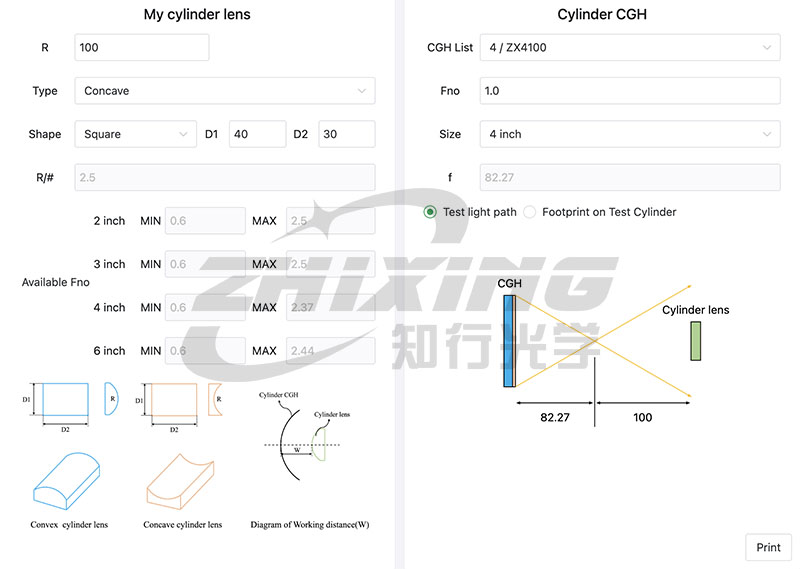

Cylindrické rozhraní pro výběr CGH
3. Dodávka v uzavřené smyčce: Plnorozměrný přesný montážní a nastavovací upínací systém
Přesné měření je založeno na přesném vyrovnání. Pro cylindrické aplikace CGH poskytuje Zhixing Optics nejen „měřítko“, ale také vyvíjí kompletní hardwarové řešení:
Vyhrazené šestirozměrné nastavovací zařízení CGH: Toto zařízení má možnosti nastavení na úrovni mikronů se šesti stupni volnosti (6-DOF), což umožňuje přesné koaxiální vyrovnání mezi CGH a optickou osou interferometru.

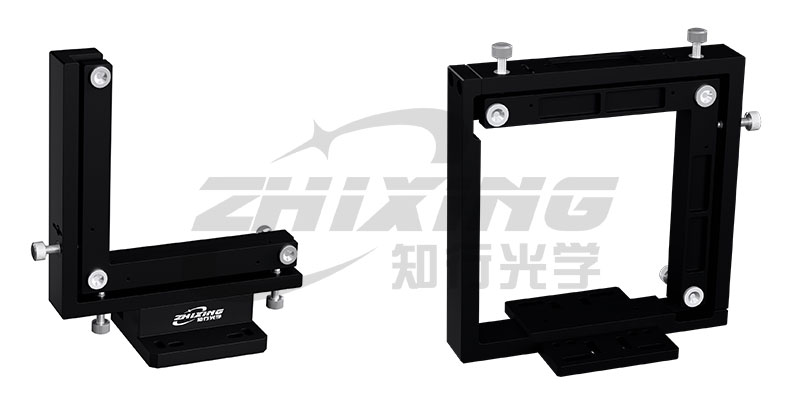

Vícerozměrný nastavovací rám (145 mm světlá výška vlevo, 108 mm světlá výška vpravo)
Speciální upínací přípravek pro cylindrické čočky: Navrhli jsme vysoce stabilní vyhrazenou upínku pro speciální geometrii cylindrických čoček, která zajišťuje minimalizaci namáhání čočky během procesu kontroly a podporuje rychlé a opakovatelné umístění.

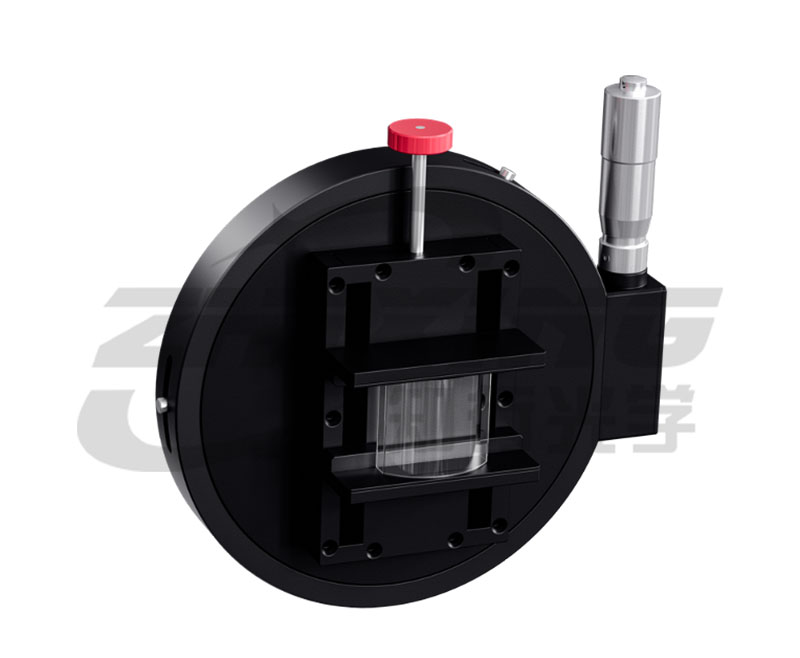

Válcový upínací přípravek
Vysoce efektivní spolupráce: V kombinaci s holografickými zarovnávacími značkami na CGH tento nástrojový systém modularizuje a standardizuje dříve těžkopádný proces montáže a seřizování a dosahuje skutečně rychlého zážitku od vybalení až po výstup dat.
Závěr
Ve společnosti Zhixing Optics hluboce rozumíme průmyslové hodnotě každého přesného válcového zrcadla. Abychom zcela zefektivnili proces od „laboratorního návrhu“ po „sériovou výrobu“, poskytujeme nejen válcové CGH na subnanometrové úrovni, ale také využíváme naše vlastní nástroje pro výběr a vyspělá optomechanická integrovaná řešení, abychom nabídli kompletní službu s uzavřenou smyčkou, od výběru řešení a vysoce přesných nástrojů pro nastavení až po pomoc s upínáním. Zhixing Optics není jen výrobcem přesných vah, ale také vaším vysoce kvalitním partnerem pro překonání výzev válcové kontroly, který vám pomůže přesně reprodukovat každou vlnoplochu.
Znalosti a akce v harmonii, Optika bez hranic
Ningbo Zhixing Optics Technology Co., Ltd. – lídr v oblasti přesné holografické kontroly
