"Multitaskingové dilema" CGH: Proč existuje zbloudilé světlo? Abychom pochopili "nosnou frekvenci", musíme nejprve pochopit premisu: CGH sám o sobě je difrakční optický prvek. Když posvítíte paprskem světla na CGH, nevytvoří jednoduše požadovaný difrakční řád. Díky základním zákonům fyzikální optiky vytvoří současně několik „klonů“: řád +1 (cílový signál), který potřebujete, řád 0, který prochází přímo bez difrakce, řád -1, který se odklání na druhou stranu, a ještě vyšší řády...

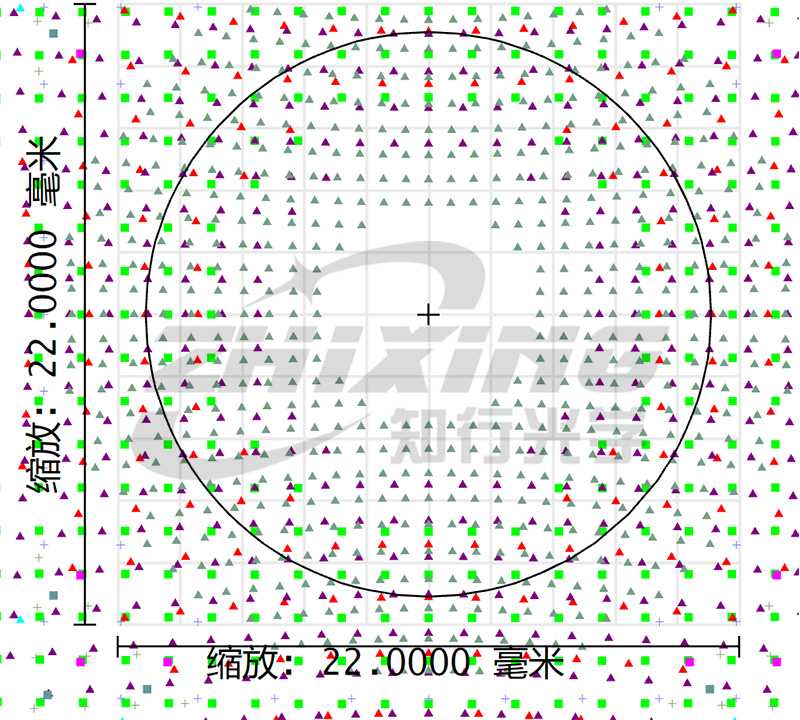

Obrázek 1. Světlo různých řádů difrakce (modrá představuje +1. řád, zbytek je rozptýlené světlo).
V ideálním provedení přenáší informace o měřeném povrchu zpět do interferometru pouze světlo řádu +1. Ve skutečnosti však v optické dráze bezcílně bloudí i „parazitní“ řády 0. a -1. Jakmile vstoupí do měřicí optické dráhy, vytvářejí interferenci rozptýleného světla. Výsledkem je snížený kontrast interferenčních proužků, rozmazané okraje a někdy i superpozice falešných fázových informací. Za rozmazané třásně zkrátka často nestojí slabé světlo, ale spíše nadměrný hluk. Co je to "nosná frekvence"? Zavedení nosné frekvence má vyřešit tento konflikt „signálu a šumu“. Fázové rozložení CGH si můžeme představit jako kódovaný diagram zaznamenávající „tvarovou informaci měřeného povrchu“. "Nosná frekvence" je další faktor naklonění nebo rozostření superponovaný na tyto kódované informace. Tato operace zní abstraktně, ale její účel je velmi čistý – dát užitečnému cílovému signálu „nový prostor“ v prostorové frekvenční doméně. Původně byl cílový signál a ta zbytečná bludná světla 0. a -1. řádu nacpaná a zapletená do frekvenčního spektra. Bez ohledu na to, jak to blokujete prostorově, nemůžete to úplně zablokovat. Ale jakmile je nosná frekvence superponována na cílový signál, jeho spektrum se „posune“ do vyššího frekvenčního rozsahu, čímž se vytvoří vzdálenost od stacionárních rušivých signálů. Je to jako být na hlučné párty, kde vy a vaši přátelé zpočátku přehlušujete hluk a navzájem se neslyšíte. Ale nosná frekvence je jako dát vám a vašim přátelům specifický vysokofrekvenční tón; vy dva přepnete na tento tón, který nikdo jiný ke komunikaci nepoužívá, a okolní nízkofrekvenční šum se okamžitě stane filtrovatelným pozadím.

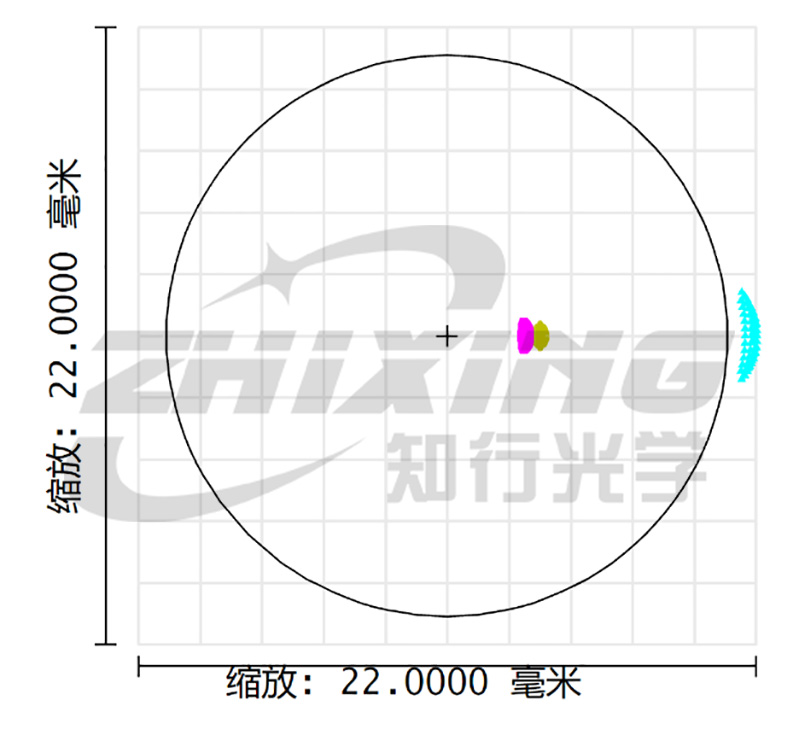

Obrázek 2. Oddělení pořadí podle nakloněné nosné frekvence

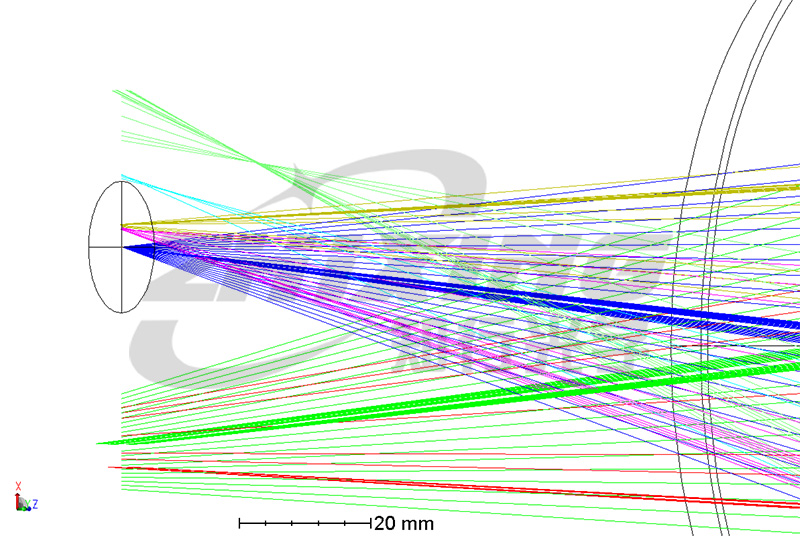

Obrázek 3. Oddělení úrovní podle nosné frekvence rozostření
Jakmile jsou rušivé a cílové signály ve spektru odděleny, následné prostorové filtrování může čistě a efektivně „zadržet rozptýlené světlo“. Umění filtrovat: ne čím silnější, tím lepší, ale tak akorát. Jde o umění rovnováhy, o nalezení toho „pravého“ okamžiku. Pokud je nosná frekvence příliš nízká – spektra rušivých a cílových signálů se stále překrývají, což vytváří zamotaný nepořádek, což má za následek selhání filtrování a rozmazané proužky. Pokud je nosná frekvence příliš vysoká – spektrum je dostatečně oddělené, ale to vede k extrémně úzkým šířkám čar v CGH, což klade extrémně přísné požadavky na přesnost výroby mikro-nano. To znamená nejen nárůst výrobních obtíží, ale také vážný dopad na difrakční účinnost skutečného CGH. V ideálním provedení je většina energie soustředěna v řádu +1, ale pokud je nosná frekvence příliš vysoká, může i nepatrná odchylka ve výrobním procesu způsobit únik světla do jiných řádů, čímž se výrazně sníží intenzita signálu. Kde se skrývá skutečná designérská dovednost? Při hledání té "minimální efektivní nosné frekvence." Dobrý návrh není o náhodném vytahování hodnot v kreslicím softwaru; jde o přesný výpočet, jak minimalizovat superponovanou nosnou frekvenci a zároveň zajistit čisté oddělení všech rušivých difrakčních řádů. Dosažení čisté separace s malou nosnou frekvencí zaručuje kontrast třásní i ostrost bez nadměrného tlaku na následnou výrobu a procesy. Praktický návrh pro uživatele CGH: Jako uživatel CGH nemusíte tyto složité rovnice nosné frekvence řešit sami, ale to neznamená, že nemůžete kontrolovat výsledky detekce u zdroje. Pokud váš CGH během testování často vykazuje rozmazané proužky, slabý kontrast nebo pravidelný šum na pozadí, po vyloučení problémů s optickou dráhou a prostředím si můžete od konstruktéra nebo dodavatele CGH vyžádat zprávu o kvantitativní analýze oddělení pořadí difrakcí. Tato zpráva vám jasně řekne: při současném návrhu nosné frekvence, kam jsou přesunuty jednotlivé rušivé řády, jaká je jejich spektrální vzdálenost od cílového signálu a zda je lze účinně blokovat prostorovým filtrem. Pomocí této zprávy můžete určit, zda je „filtrační“ design CGH spolehlivý. A konečně, ve snaze o přesnost na nanometrové úrovni v interferometrii spočívá rozdíl mezi „jasným viděním“ a „nevidím jasně“ často v malém kousku konstrukční vynalézavosti. Nosná frekvence hraje roli podobnou nenáročnému osvětlovacímu technikovi ve velkolepé podívané na testování přesnosti – neurčuje obsah obrazu, ale určuje, jak čistý je obraz. Až příště uvidíte standardní interferogram s ostrými obrysy a zcela černým pozadím, pamatujte, že nejde jen o vítězství povrchové přesnosti, ale také o krásné umění frekvenční filtrace.
