Můžete si být jisti zakoupením keramické kalibrační desky Zhixing OpenCV 10mm z naší továrny. Náš hlavní výzkumný a vývojový tým zahrnuje řadu lékařů, kteří absolvovali slavné tuzemské optoelektronické školy. V oblasti kalibračních desek může Zhixing poskytnout komplexní a profesionální služby v oblasti zpracování materiálů, povlakování, zpracování polovodičů, přesné řezání a testování spolehlivosti.
Keramická kalibrační deska OpenCV 10mm vyrobená společností China Zhixing má vysokou přesnost. Vzhledem k tomu, že uspořádání značek na kalibrační desce je jisté, lze vnitřní matici a koeficient zkreslení fotoaparátu vypočítat pomocí snímků pořízených fotoaparátem, které lze použít k výpočtu skutečných fyzických souřadnic pod souřadnicemi fotoaparátu, aby byly splněny požadavky na přesnost.
OpenCV 10mm Ceramic Calibration Board je nástroj pro kalibraci kamer, který je široce používán v počítačovém vidění a strojovém vidění. Tato kalibrační deska pro strojové vidění se skládá z mnoha černých čtverců a bílých čtverců střídavě, což má určité specifikace a výhody průmyslového designu.
Za druhé, má vysokou použitelnost. Protože černé a bílé čtverečky v 10mm keramické kalibrační desce OpenCV mají zřejmý kontrast a pravidelnost a stabilita rozložení bodů značek se může přizpůsobit různým podmínkám snímání fotoaparátu a může zpracovat velké množství údajů o snímání pomocí jednoduchého výpočtu .
Referenční výkres
Vlastnosti:
Specifikace
Velikost vzoru (L*W)
Délka čtvercové strany (Vzdálenost)
počet čtverců (jeden)
materiál
Přesnost (mm)
OpenCV5mm
5,0 * 4,0 mm
0,25 x 0,25 mm
20*16
sklo/keramika
±0,001 mm
Otevřený CV 10 mm
10*8mm
0,5 x 0,5 mm
20*16
sklo/keramika
±0,001 mm
OpenCV 15mm
15*12mm
0,75 x 0,75 mm
20*16
sklo/keramika
±0,001 mm
Otevřený CV20 mm
20*16mm
1,0 x 1,0 mm
20*16
sklo/keramika
±0,001 mm
Otevřený CV 30 mm
30*24mm
1,5 x 1,5 mm
20*16
sklo/keramika
±0,001 mm
Otevřený CV 40 mm
40*32 mm
2,0 * 2,0 mm
20*16
sklo/keramika
±0,001 mm
Otevřený CV 50 mm
50*40 mm
2,5 x 2,5 mm
20*16
sklo/keramika
±0,001 mm
Otevřený CV 60 mm
60*48mm
3,0 * 3,0 mm
20*16
sklo/keramika
±0,001 mm
Otevřený CV 80 mm
80*64 mm
4,0 * 4,0 mm
20*16
sklo/keramika
±0,001 mm
Otevřený CV 100 mm
100*80 mm
5,0 * 5,0 mm
20*16
sklo/keramika
±0,001 mm
Otevřený CV 160 mm
160*160 mm
8,0 * 8,0 mm
20*20
sklo/keramika
±0,001 mm
OpenCV200mm
200*200 mm
10,0 x 10,0 mm
20*20
sklo/keramika
±0,001 mm

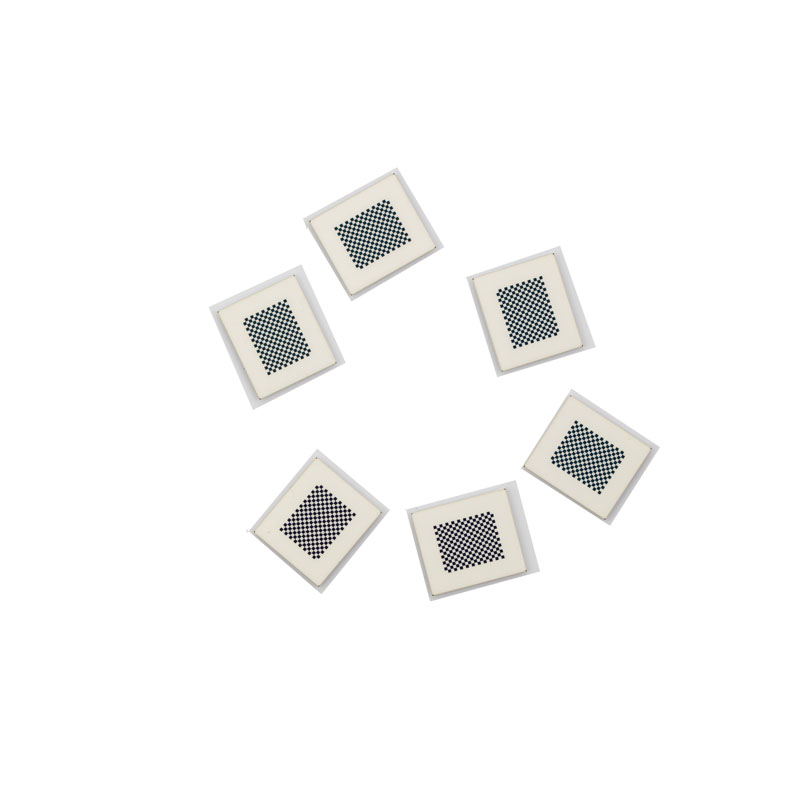

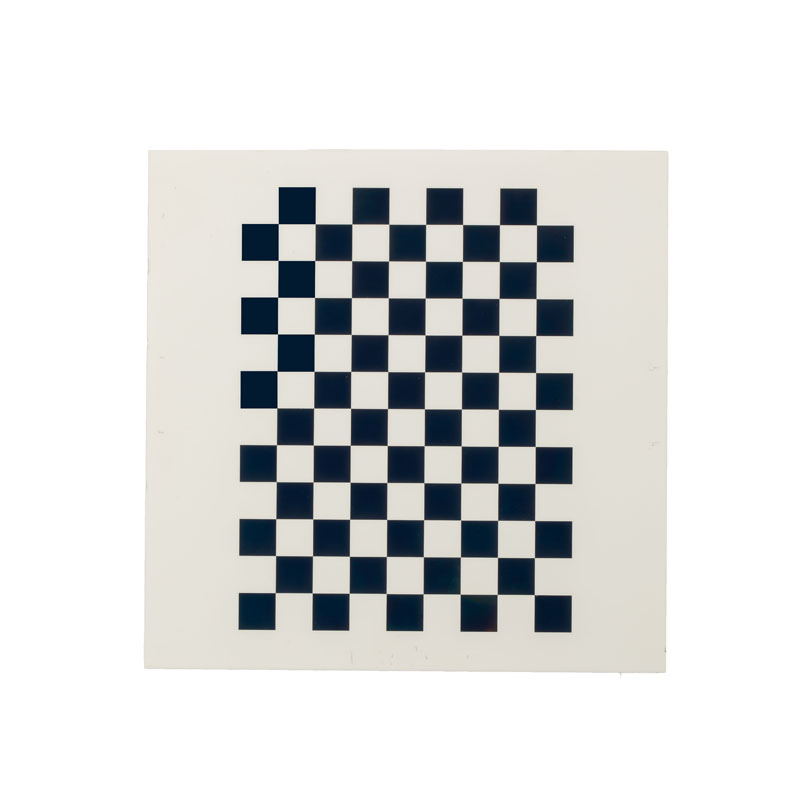

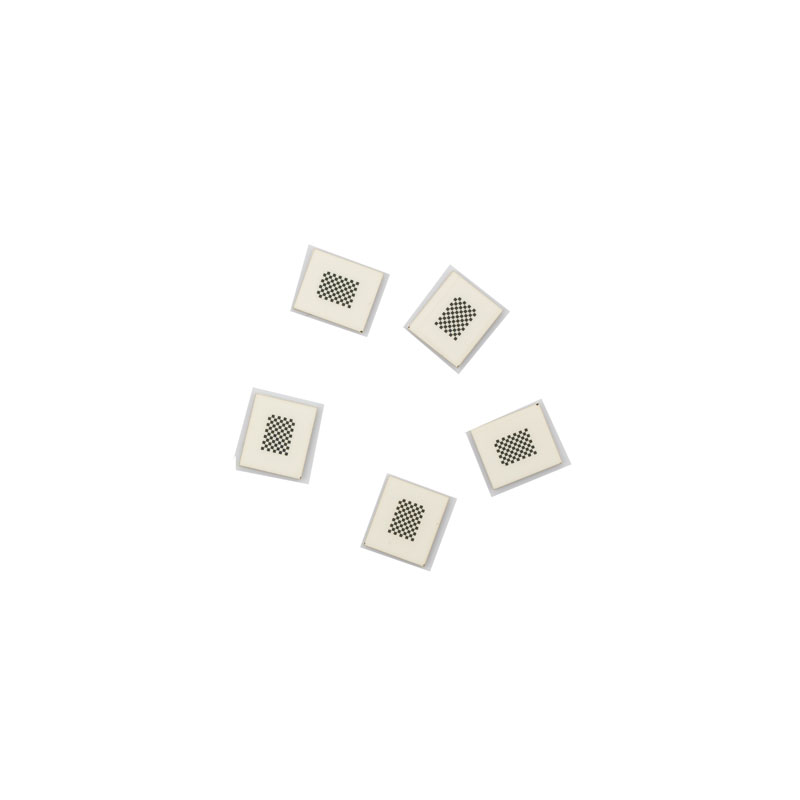

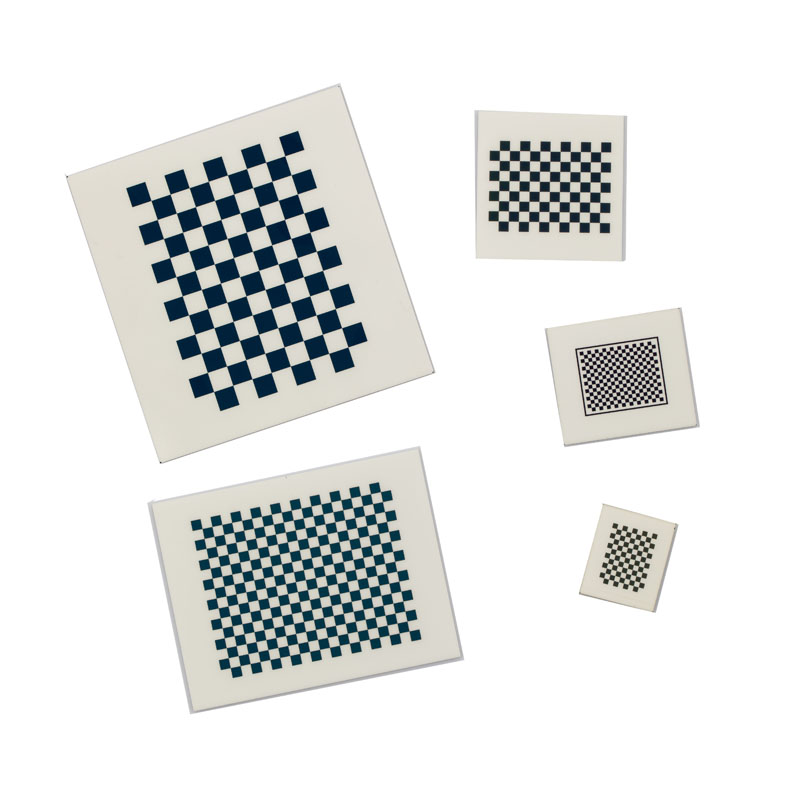

Fyzické zobrazení keramické čtvercové kalibrační desky
Keramická kalibrační deska OpenCV 10mm je ve skutečnosti geometrický model s polem vzorů s pevnou roztečí. Kamera snímá obraz přes plochou desku s polem vzorů s pevnou roztečí (tj. kalibrační desku) a poté vypočítá geometrický model zachyceného obrazu pomocí výpočtu kalibračního algoritmu. Poté se získají vysoce přesné výsledky měření a rekonstrukce, zkreslení čočky se účinně koriguje a přesnost měření obrazu a fotogrammetrie v aplikacích strojového vidění se výrazně zlepší.
V aplikacích, jako je strojové vidění, měření obrazu, fotogrammetrie a 3D rekonstrukce, se kalibrační deska používá hlavně ke korekci zkreslení čočky; určit převodní vztah mezi fyzickou velikostí a pixely; a určit 3D geometrickou polohu bodu na povrchu vesmírného objektu a odpovídajícího bodu v obrazovém vztahu pro vytvoření geometrického modelu zobrazování kamerou.
Konkurenční výhoda
Pokud jde o výpočetní hologramy, může Zhixing Optics poskytnout komplexní řešení od optického návrhu, kódování souborů zpracování, zpracování polovodičů, analýzu chyb kontroly a kalibraci výsledků kontroly. Dodací lhůta produktu je 1 až 2 týdny, cena je výhodnější. V oblasti kalibračních desek může společnost poskytnout komplexní a profesionální služby v oblasti zpracování materiálů, povlakování, zpracování polovodičů, přesné řezání a testování spolehlivosti.
Fotografie z výstavy
Keramická kalibrační deska OpenCV 10mm se používá při strojovém vidění, měření obrazu, fotogrammetrii, trojrozměrné rekonstrukci a dalších aplikacích ke korekci zkreslení čočky; určit převodní vztah mezi fyzickou velikostí a pixely; a určit trojrozměrnou geometrickou polohu bodu na povrchu vesmírného objektu a jeho umístění. Vztah mezi odpovídajícími body v obraze vyžaduje vytvoření geometrického modelu zobrazení kamery.
Prostřednictvím snímání desky s pevným rozmístěním vzorů a výpočtu kalibračního algoritmu lze získat geometrický model kamery, aby bylo možné získat vysoce přesné výsledky měření a rekonstrukce. Plochá deska s polem vzorů s pevnou roztečí je kalibrační deska.
Máte-li dotazy týkající se kalibrační desky strojového vidění, pravítka optického skla, fotomasky nebo ceníku, zanechte nám svůj e-mail a my se vám do 24 hodin ozveme.
