Krok 1: Ověřte velikost interferometru a standardní zrcadlo F/# CGH není nezávislý; musí být použit ve spojení s interferometrem. Nejprve musíte potvrdit velikost apertury interferometru (obvykle 4 palce nebo 6 palců). Důležitější je F/# standardního zrcadla (TS). CGH je navržen na základě specifických konvergujících nebo divergujících vlnoploch. Pokud F/# vašeho standardního zrcadla neodpovídá požadavkům na design, vlnoplocha se nemůže správně spojit a možná ani nebudete schopni najít světelný bod. Rada odborníka: Před spuštěním se ujistěte, že se v návodu k použití přesvědčíte, že F/# zrcadla TS je o něco menší než požadované F/# CGH. Krok 2: Určete přední a zadní stranu CGH CGH je kus křemenného skla potažený chromovým filmem nebo leptaný mikro/nano strukturami a má přesně definovanou přední a zadní stranu.
● Princip: Grafická strana CGH (strana s leptaným vzorem) musí směřovat k testovanému zrcadlu.
● Metoda identifikace: Sledujte značky na boční straně skla nebo použijte odraz světla k pozorování překrývajícího se obrazu vzoru. Pokud je umístěn obráceně, světlo nejprve projde tlustým křemenným substrátem, což způsobí zbytečné aberace, což způsobí, že výsledky testu budou zcela neplatné.

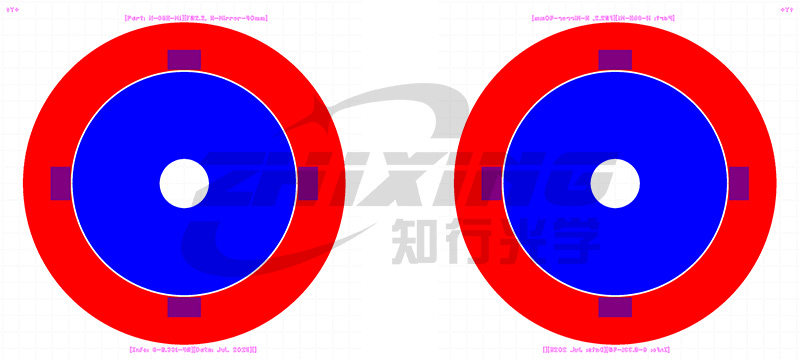

CGH pohled zepředu (vlevo), pohled zezadu CGH (vpravo)

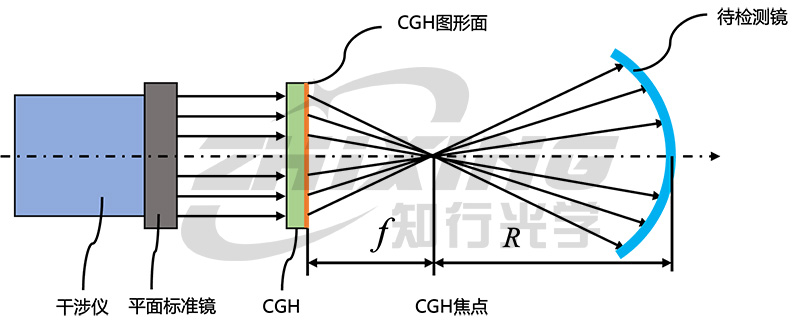

Optická cesta detekce CGH (vzor obrácený k zrcadlu, který má být testován)
Krok 3: Najděte "souřadnice" a určete značku Y+. CGH není jen čočka, ale také fyzická souřadnicová reference. Aby se zajistilo, že výsledky testu budou odpovídat konstrukční dokumentaci (jako je model Zemax), musí být určen testovací souřadnicový systém. Standardní povrchy CGH jsou vyleptány souřadnicovými značkami, obvykle značkou Y+. Při instalaci do rámu se ujistěte, že značka Y+ je zarovnána s určeným směrem podpěry. Následná úprava pozice má smysl pouze tehdy, když je souřadný systém zarovnaný.

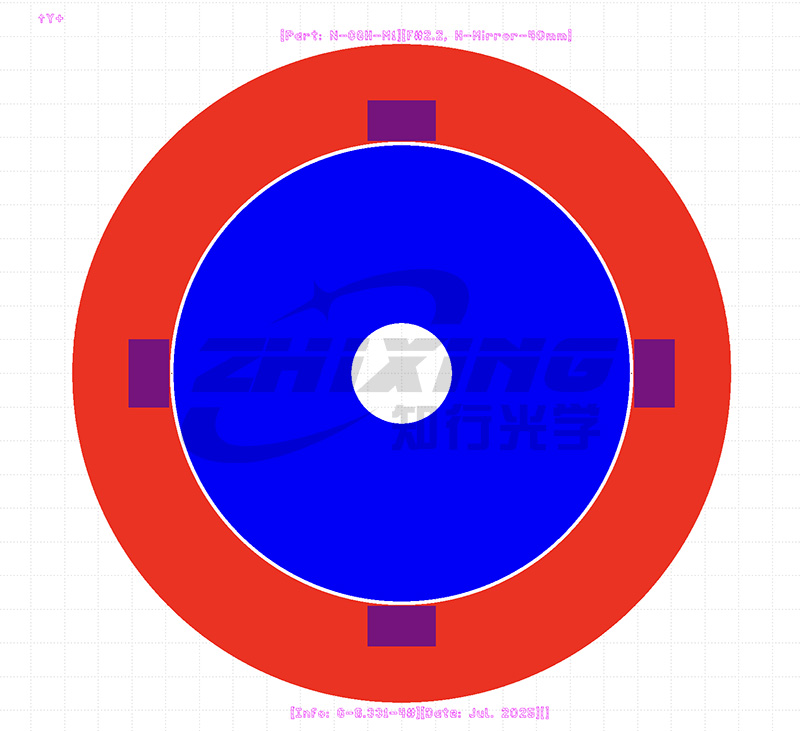

Identifikátor souřadnicového systému CGH (vlevo nahoře Y+)
Krok 4: Umístění CGH a využití "Focus Blocking" k určení offsetu. Po umístění CGH do optické dráhy podle konstrukčních výkresů začátečníci často nacházejí v optické dráze hodně rozptýleného světla. V tuto chvíli je „fokální blokování“ vaším zachráncem. Umístíme malý otvor nebo světlo blokující destičku do designového ohniska CGH a použijeme ji k: 1. Určení offsetu: Toto je nejintuitivnější fyzikální měřítko. Pozorujte, zda se referenční světlo vyzařované interferometrem a vracející se světlo sbíhají ve středu malého otvoru. Pokud se vrácený světelný bod odchyluje, znamená to, že v pozici je významný posun. Nastavením 5D nastavovacího rámečku pro přesné nastavení světelného bodu do malého otvoru lze systém zpočátku vyrovnat. 2. Prostorové filtrování: Deska blokující světlo může účinně odfiltrovat nežádoucí difrakční uspořádané rozptýlené světlo, vyčistit interferenční pole a učinit proužky jasné a snadno čitelné. Krok 5: Jemné doladění pozice, aby se minimalizovaly zbytky. Posledním krokem je umístění a nastavení testovaného zrcátka. Použitím asistované vyrovnávací oblasti interferometru, po počátečním vyrovnání zpětné vazby světelného bodu testovaného zrcadla s hlavním bodem CGH, se systém přepne do detekčního režimu. Operační logika se v tomto bodě liší v závislosti na typu zrcadlení:
● Koaxiální asférické: Důraz je kladen na úpravu třásní na jejich nejřidší možné. Prostřednictvím jemného doladění jsou odpovídající koma a síla minimalizovány, aby bylo zajištěno dokonalé vyrovnání mezi zrcadlem a optickou osou.
● Asférické mimo osu: Logika je mírně odlišná a zaměřuje se na zajištění toho, aby světelný bod zcela pokryl testovanou oblast a zároveň minimalizoval RMS (odmocnina střední kvadratická chyba). Závěr: Testování CGH je hra „od hrubého k jemnému“. Od „milimetrového“ umístění zarovnání dírek po konvergenci pomocného světelného bodu na „mikrometrové úrovni“ a poté až po jemné doladění „nanometrické úrovně“ pro minimalizaci aberací, každý krok standardizace je pro maximální přesnost.
