V rychle se rozvíjející oblasti optické metrologie,CGH Cylinder Nullsse objevily jako nepostradatelné nástroje pro přesné testování a kalibraci válcových a asférických povrchů. Nahrazením složitých mechanických nastavení počítačově generovanou holografií (CGH) umožňují tyto nulové korektory ultra přesné ověření povrchu ve špičkových optických systémech, jako jsou dalekohledy, čočky fotoaparátů a polovodičové kontrolní přístroje. Tento článek zkoumájak, pročacodělá CGH Cylinder Nulls životně důležité pro průmyslová odvětví, která hledají submikronovou přesnost a nákladově efektivní testovací řešení, a zároveň zdůrazňuje profesionální dokonalostNingbo Zhixing Optical Technology Co., Ltd., přední výrobce v tomto oboru.
Co jsou hodnoty CGH Cylinder Null?
Jak CGH Cylinder Null fungují a proč jsou zásadní?
Parametry produktu a technické specifikace
Aplikace a výkonnostní výhody
O společnosti Ningbo Zhixing Optical Technology Co., Ltd.
FAQ – Vše, co potřebujete vědět o CGH Cylinder Nulls
Shrnutí a kontaktujte nás

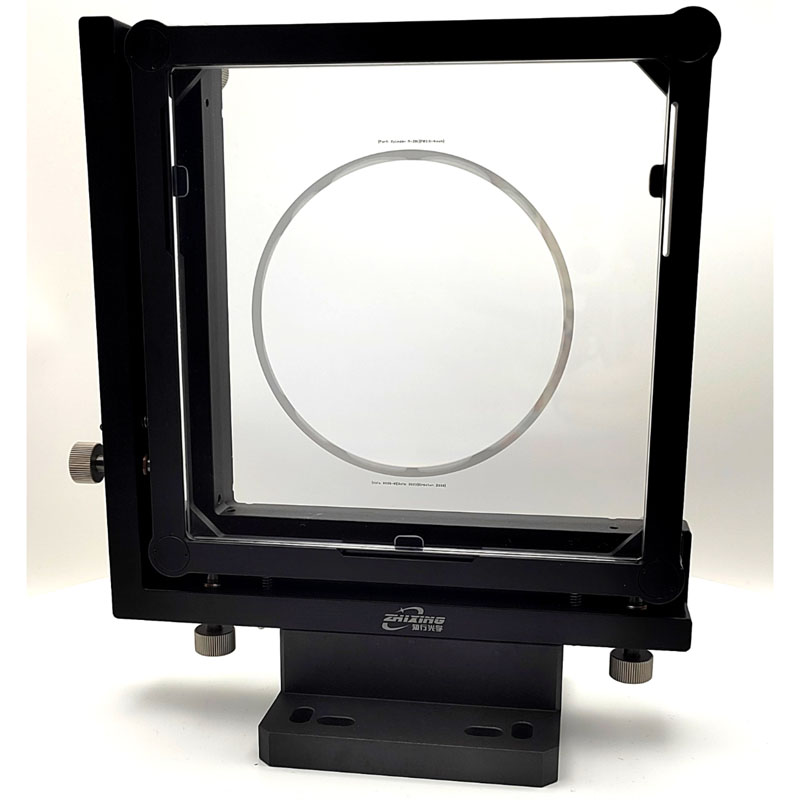

CGH Cylinder Nullsjsou specializované holografické optické prvky určené k testování a ověřování tvaru povrchu válcových nebo asférických optických součástí. Namísto spoléhání se na tradiční mechanické referenční povrchy používají tato zařízení k vytvoření referenční vlnoplochy přesně vypočítané hologramy. Když tato holografická vlnoplocha interaguje s testovacím povrchem, jakákoliv odchylka od ideálního tvaru se stane viditelnou jako interferenční obrazec.
Výsledkem je okamžité vyhodnocení přesnosti optického povrchu s vysokým rozlišením bez nutnosti drahých mechanických nulových čoček.CGH Cylinder Nullspřináší digitální přesnost do optického testování – nabízí flexibilitu, opakovatelnost a minimální chyby nastavení.
Princip fungování CGH Cylinder Nullsspočívá v difrakční optice. Počítačem generovaný hologram je zakódován fázovým vzorem, který odpovídá ideálnímu tvaru testovaného válcového optického povrchu. Když laserový paprsek prochází tímto hologramem nebo se od něj odráží, generuje vlnoplochu, která přesně odpovídá teoretickému optickému tvaru.
Když se vlnoplocha CGH a vlnoplocha testovacího povrchu překrývají, jakékoli nedokonalosti se projeví jako lemové vzory. Tyto třásně umožňují optickým inženýrům detekovat odchylky v zakřivení, zarovnání nebo hladkosti povrchu s přesností na nanometr.
Eliminují potřebu nákladných, těžkých a křehkých nulových čoček.
Zjednodušují testování složitých geometrií.
Poskytují spolehlivá data v kratším čase a zvyšují efektivitu výroby.
Zajišťují přesnost pod vlnovou délkou pro průmyslová odvětví, jako je letectví, obrana a přesná optika.
Ve světě, kde přesnost definuje úspěch,CGH Cylinder Nulls poskytují most mezi návrhovým záměrem a skutečným optickým výkonem.
Výkon aCGH Cylinder Nullzávisí na přesných výrobních standardech. Níže jsou uvedeny klíčové specifikace, které definují kvalitu a výkon:
| Parametr | Specifikace | Popis |
|---|---|---|
| Materiál | Tavený oxid křemičitý/křemen | Vysoká průhlednost a nízká tepelná roztažnost |
| Rozsah vlnových délek | 405 nm – 1064 nm | Kompatibilní s většinou interferometrů |
| Přesnost povrchu | λ/20 nebo lepší | Zajišťuje subnanometrovou přesnost |
| Rozsah průměru | 25 mm – 300 mm | Přizpůsobitelné pro různá optická nastavení |
| Typ vzoru | Binární / Víceúrovňové | Optimalizováno na základě požadavků zákazníka |

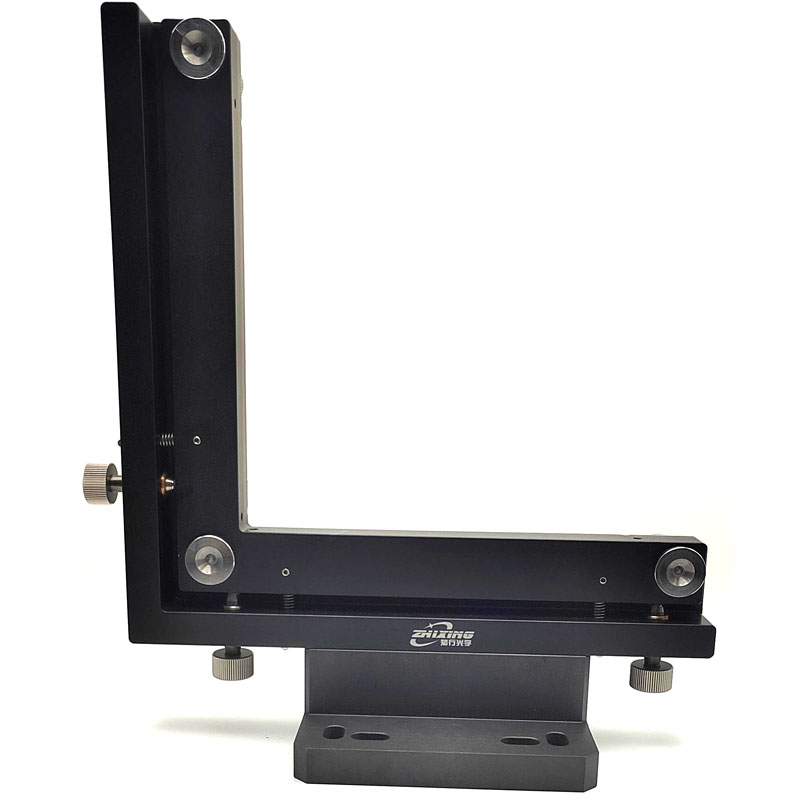

| Možnost montáže | Vlastní přípravek / talíř | Flexibilní integrace s testovacími systémy |
| Vlastnictví | Hodnota | Poznámky |
|---|---|---|
| Fázová přesnost | ≤ λ/50 | Vysoká věrnost designu vlnoplochy |
| Difrakční účinnost | ≥ 90 % | Zajišťuje silné a čisté interferenční vzory |
| Provozní teplota | -20 °C až +80 °C | Stabilní v různých prostředích |
| Skladovací stav | Suché, bez prachu | Chrání holografický povrch |
| Kompatibilita kontroly | Zygo, 4D, Trioptics Systems | Univerzálně kompatibilní s hlavními značkami |
KaždýCGH Cylinder Nullje navržen a testován s návaznou kalibrací podle mezinárodních metrologických standardů, což zajišťuje konzistentní přesnost a opakovatelnost.
CGH Cylinder Nullsse používají v různých optických aplikacích, včetně:
Kontrola a seřízení cylindrické čočky
Ověření asférického zrcátka
Kalibrace sestavy optického systému
Hodnocení povrchu polovodičové destičky
Testování výroby letecké optiky
Přesnost– Dosáhněte přesnosti na úrovni nanometrů při analýze čela vlny.
Účinnost– Zkraťte dobu testování o 60 % ve srovnání s tradičními metodami.
Efektivita nákladů– Eliminujte potřebu více mechanických nulových čoček.
Flexibilita- Snadno přizpůsobitelné pro různé optické designy.
Sledovatelnost– Kompatibilní s průmyslovými standardními interferometry pro snadnou integraci.
Ningbo Zhixing Optical Technology Co., Ltd.je celosvětově uznávaný výrobce specializující se na vysoce přesné optické testovací přístroje, holografické prvky a metrologická řešení. S desítkami let zkušeností v oblasti optického designu a výroby si společnost vybudovala silnou pověst díky inovacím, spolehlivosti a technické odbornosti v oblastiCGH Cylinder Nullsa holografická metrologie.
Ningbo Zhixing Optical Technology Co., Ltd.je technologický podnik zaměřující se na výzkum a vývoj optických zařízení, jako je Machine Vision Calibration Board, Optical Glass Line Ruler, Photomask atd. Zakladatel společnosti vystudoval Chinese Science Dean Chunguang Machinery Institute. Základní výzkumný a vývojový tým zahrnuje několik lékařů, kteří vystudovali Changchunský institut optiky a elektroniky, Zhejiang University, Pekingský technologický institut a další slavné domácí optoelektronické školy.
Společnostmůže dokončit návrh optického systému, zpracování asférického povrchu, výrobu detektoru asférického povrchu (CGH), vývoj kalibrační desky pro strojové vidění a další potřeby podle potřeb zákazníka, v detektoru asférického povrchu (CGH) má nezávislá práva duševního vlastnictví, čímž narušuje monopol zahraničních protějšků v této technologii. Při vývoji kalibračních desek a mnoha známých podniků doma i v zahraničí udržujeme dlouhodobou spolupráci. Naší firemní kulturou je hledat nové znalosti, hledat pravdu z faktů, stanovovat měřítka se světlem, navazovat kontakt s produkty a upřímně sloužit zákazníkům.
Výrobní zařízení společnosti jsou vybavena pokročilými litografickými, povlakovacími a interferometrickými kalibračními systémy, které zajišťují, že každý produkt splňuje mezinárodní standardy optické přesnosti. Tým optických inženýrů a metrologických specialistů společnosti Ningbo Zhixing úzce spolupracuje se zákazníky na poskytování přizpůsobených řešení pro výzkumné a vývojové laboratoře, letecké instituce a výrobce optiky po celém světě.
Q1: K čemu se používá CGH Cylinder Null?
A1: Používá se pro měření a ověřování přesnosti povrchu válcových nebo asférických optických součástí během výroby nebo testování.
Q2: Jak přesné jsou hodnoty CGH Cylinder Null?
A2: Typicky dosahují fázové přesnosti ≤ λ/50, což zajišťuje ověření povrchu pod nanometry.
Q3: Jaký rozsah vlnových délek podporují?
A3: Většina CGH Cylinder Null pracuje v rozsahu 405–1064 nm, kompatibilní s různými interferometry.
Q4: Mohu přizpůsobit design?
A4: Ano. Ningbo Zhixing Optical Technology Co., Ltd. nabízí plně přizpůsobené vzory, průměry a možnosti montáže.
Q5: Jsou kompatibilní s běžnými interferometry?
A5: Rozhodně. Mohou být integrovány se Zygo, 4D a dalšími standardními systémy.
Q6: Jaké materiály se používají k výrobě?
A6: Tavený oxid křemičitý nebo křemen se používá k zajištění tepelné stability a optické čistoty.
Q7: Jak jsou CGH Cylinder Nulls uloženy nebo udržovány?
A7: Skladujte je v suchém, bezprašném prostředí a manipulujte s nimi v čistých rukavicích, abyste chránili holografický vzor.
Q8: Jak zlepšují efektivitu výroby?
A8: Výrazně zkracují dobu nastavení a eliminují potřebu více mechanických referenčních optik.
Q9: Jsou vhodné pro prostředí s vysokou teplotou?
A9: Ano, většina návrhů je stabilních mezi -20 °C a +80 °C.
Q10: Kde si mohu objednat CGH Cylinder Nulls?
A10: Můžete přímo kontaktovatNingbo Zhixing Optical Technology Co., Ltd.pro dotazy, nabídky a technické konzultace.
V dnešním konkurenčním optickém výrobním prostředí,CGH Cylinder Nullsmění způsob testování a ověřování přesné optiky. Tím, že poskytují digitální přesnost, úspory nákladů a provozní efektivitu, představují zásadní skok vpřed pro optické inženýrství.
Ningbo Zhixing Optical Technology Co., Ltd.je důvěryhodným partnerem pro podniky, které hledají vlastní řešení optického testování, která splňují nejvyšší mezinárodní standardy. Ať už požadujete standardní holografické nuly nebo návrhy šité na míru pro jedinečné optické systémy, jejich tým odborníků poskytuje komplexní technickou podporu.
📩KontaktNás:
Pro technické konzultace, přizpůsobení produktu nebo hromadné objednávkyCGH Cylinder Nulls, obraťte se prosím na profesionální tým na adreseNingbo Zhixing Optical Technology Co., Ltd.přes jejich oficiální web nebo e-mail. Zažijte přesnost, spolehlivost a inovace v každém optickém řešení.
