Zhixing lze přizpůsobit pomocí vysoce přesné kalibrační desky Halcon 8mm Glass Calibration Board. Tato skleněná kalibrační deska Halcon 8mm je vyrobena z křemenného skla, kalibrační deska z křemenného skla je běžný měřicí nástroj, lze ji použít pro různé měřicí práce. Je vyroben z vysoce čistého křemenného skla, s vysokou tvrdostí, vysokou průhledností, vysokou tepelnou odolností a chemickou stabilitou a dalšími vynikajícími vlastnostmi.
Tato kalibrační deska Halcon 8mm Glass Calibration Board se používá hlavně k měření opticky souvisejících parametrů, jako je index lomu, odrazivost, propustnost atd. Může být použita v různých oblastech, jako je biomedicína, fyzikální experimenty, farmacie, detekce potravin atd. Může poskytnout přesné údaje a zaručují přesnost a spolehlivost testu.
Výrobní proces kalibračních desek z křemenného skla je velmi přísný a Zhixing dodržuje přísné specifikace a normy. K zajištění jeho kvality a výkonu se používá nejmodernější technologie. Provádí se četné kontroly a testy, aby se zajistilo, že každá kalibrační deska z křemenného skla vyhovuje mezinárodním normám.
Ve srovnání s jinými podobnými měřicími nástroji má kalibrační deska z křemenného skla delší životnost a vyšší přesnost. Mohou být použity v extrémních podmínkách a obstály ve zkoušce času. Tyto 8mm skleněné kalibrační desky Halcon lze znovu použít a nejsou ovlivněny vnějším prostředím.
Ať už se zabýváte laboratorním výzkumem, průmyslovými aplikacemi nebo akademickým výzkumem, kalibrační destičky z křemenného skla jsou pro vás nezbytným nástrojem.
Zobrazení výkresu
| Specifikace | Průměr | Vzdálenost | počet bodů | materiál | Přesnost (mm) |
| Halkon 6 mm | 0,375 mm | 0,75 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halkon 10 mm | 0,625 mm | 1,25 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halkon 15mm | 0,9375 mm | 1,875 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halkon 20 mm | 1,25 mm | 2,50 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halkon 30 mm | 1,875 mm | 3,75 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halkon 40 mm | 2,50 mm | 5,00 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halcon 50 mm | 3,125 mm | 6,25 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halkon 60 mm | 3,75 mm | 7,50 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halcon 80 mm | 5,00 mm | 10,00 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halkon 100 mm | 6,25 mm | 12,50 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halkon 160 mm | 10,00 mm | 20,00 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halcon 200 mm | 12,50 mm | 25,00 mm | 7*7 | sklo/keramika | ±0,001 mm |
V tabulce jsou uvedeny pouze některé produkty, pokud potřebujete jiné produkty, můžete se obrátit na zákaznický servis

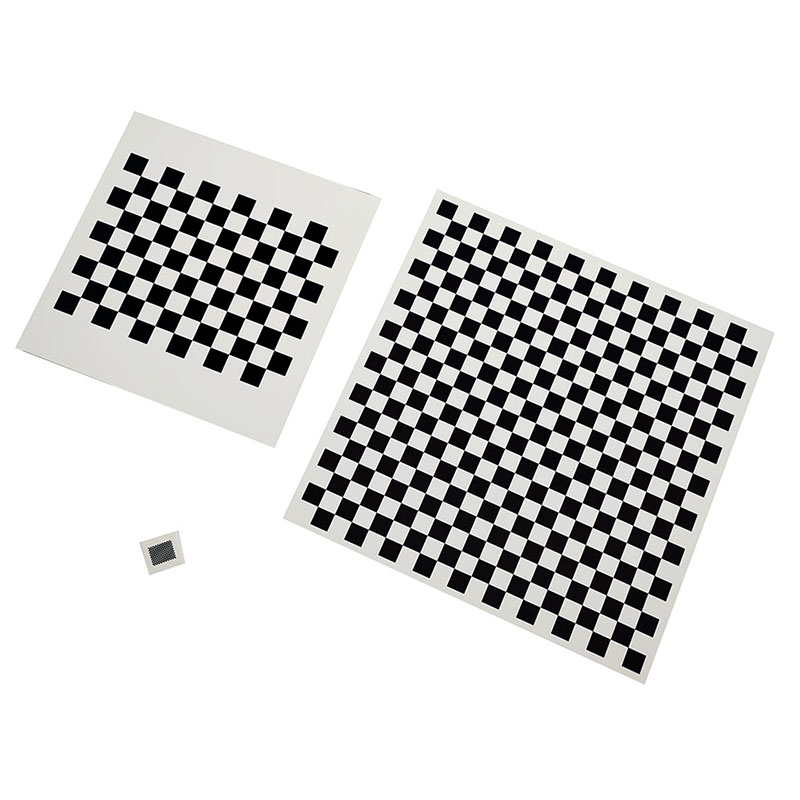

Fyzické zobrazení
Při aplikaci strojového vidění je použití skleněné kalibrační desky Halcon 8mm Glass Calibration Board velmi potřebné, protože pro měření přesnosti je nevyhnutelné zkreslení samotné čočky a zároveň potřebuje dosáhnout přesnosti, kterou zákazník spokojen, takže samotný obrázek musí být velmi reálný a přesný, jinak softwarová úroveň Bez ohledu na to, jak je vysoká, je také zpracovávána na základě obrázků s chybami a konečný výsledek musí mít velkou chybu.
Vysoce přesná kalibrace systému je předpokladem a základem pro přesné měření a kontrolu systémů strojového vidění. Může zlepšit přesnost celého systému měření prostřednictvím dvou kroků.
První je měření a vyhodnocování chyb. Vysoce přesný kalibrační systém realizuje tento proces prostřednictvím snímků shromážděných profesionální deskou pro kalibraci obrazu v prostředí systému strojového vidění a spolupracuje s profesionálním kalibračním algoritmem. Systém dokáže přesně získat rozsah vidění. Na základě těchto údajů o chybě se vyhodnocuje chybová hodnota v jakékoli poloze a úroveň přesnosti systému strojového vidění.
Druhým krokem je korekce a kompenzace chybového obrazu. Kalibrační systém provádí korekci polohy a kompenzaci pro každou informaci o pixelu na snímku podle chybových dat získaných v prvním kroku. Tento proces zahrnuje translaci obrazu, rotaci, interpolaci, rekonstrukci, kompenzaci jasu atd. Přesný obrazový algoritmus, opravený a kompenzovaný obraz může přesněji odrážet skutečnou situaci testovaného objektu, aby bylo dosaženo účelu přesného měření a detekce.
Způsob stanovení přesnosti skleněné kalibrační desky Halcon 8mm:
Přesnost relativní polohy mezi vzdálenostmi od středu ke středu
Jak vybrat kalibrační desku？
Vhodnou kalibrační destičku vyberte podle velikosti zorného pole, obecně podle poloviny nebo jedné třetiny zorného pole. Takzvané zorné pole má mnoho pojmů: zorné pole kamery (které je dodáváno s parametry kamery, obvykle je nemusíme vypočítat sami); kalibrační zorné pole (zorné pole objektu, které lze chápat jako zorné pole, které říkáme)
Vítejte v přizpůsobení mapy: podrobnosti získáte od zákaznického servisu
Fotografie z výstavy
Osvědčení
