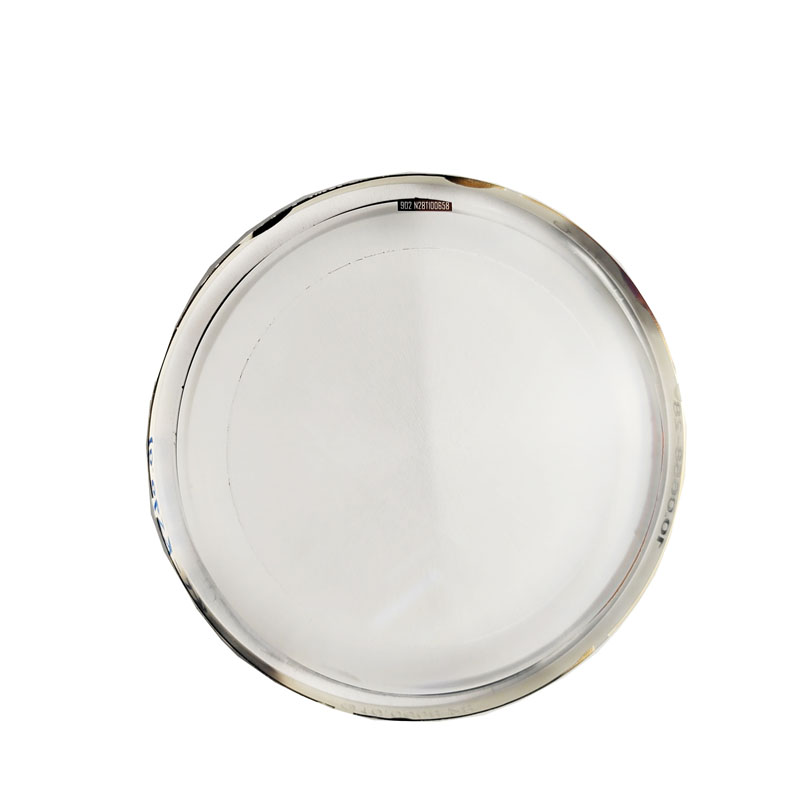

Nulové korektory CGH(Computer-Generated Hologram Null Correctors) jsou pokročilá optická testovací zařízení používaná k měření a korekci aberací v přesných optických systémech, jako jsou asférické a volné čočky nebo zrcadla. Využívá technologii založenou na difrakci ke generování vlnoploch, které dokonale odpovídají ideálnímu tvaru testované optické součásti, což umožňuje vysoce přesné nulové testování.
Nulové korektory CGH fungují pomocí počítačem generovaného hologramu – přesné difrakční mřížky – k vytvoření referenční vlnoplochy. Když laserové světlo prochází CGH, ohýbá se a vytváří vlnoplochu, která odpovídá převrácené hodnotě očekávané aberace testovací optiky. Jakékoli odchylky mezi touto referenční vlnoplochou a skutečnou vlnoplochou odraženou od testovacího povrchu jsou zachyceny detektorem, jako je interferometr. Tyto odchylky jsou analyzovány pro kvantifikaci chyb v optickém povrchu.
Mezi hlavní principy práce patří:
Wavefront Matching: CGH generuje vlastní vlnoplochu, která „vynuluje“ ideální tvar testovací optiky a přemění odraženou vlnoplochu na plochou nebo jednoduchou sférickou referenci pro snadné měření.
Kalibrace na základě difrakce: Hologram je navržen s přesnými vzory, které směrují světlo do konkrétních řádů, přičemž pro testování se používá první řád difrakce.
Mapování chyb ve vysokém rozlišení: Interferometrické údaje poskytují podrobné profily chyb povrchu, což umožňuje korektivní leštění nebo vyrovnání.
NášNulové korektory CGHjsou navrženy pro maximální přesnost a kompatibilitu s průmyslovými standardními interferometry. Níže jsou uvedeny klíčové parametry produktu:
Klíčové vlastnosti:
Difrakční účinnost > 35 % v prvním řádu
Sub-nanometrová přesnost čela vlny
Kompatibilní s vlnovými délkami 632,8 nm (HeNe laser) nebo 1064 nm (IR laser)
Navrženo na míru pro každou specifickou optiku
Materiál: Tavený oxid křemičitý nebo křemenný substrát
Rozsah velikostí: průměr 25 mm až 500 mm
Tabulka parametrů:
| Parametr | Specifikace |
|---|---|
| Přesnost vlnoplochy | < λ/50 RMS (λ = 632,8 nm) |
| Tolerance zarovnání | < 10 arcsec v náklonu a decenter |
| Přesnost umístění řádků | < 50 nm |
| Laserová kompatibilita | HeNe, IR nebo viditelné laserové zdroje |
| Provozní vzdálenost | Přizpůsobitelné od 50 mm do 2000 mm |
| Kvalita povrchu | 10-5 rýhování |
Nulové korektory CGH jsou nezbytné v letectví, astronomii a špičkovém zobrazovacím průmyslu pro ověřování velkých dalekohledů, EUV litografické optiky a přesných zrcadel. Jejich schopnost testovat složité optické povrchy bez fyzických nulových čoček je činí všestrannými a nákladově efektivními.
Naše produkty kombinují desetiletí odborných znalostí optického inženýrství s nejmodernějšími výrobními procesy litografie. Každý CGH je pečlivě navržen a ověřen, aby byla zajištěna sledovatelná přesnost a opakovatelné výsledky.
Pokud máte velký zájemOptická technologie Ningbo Zhixing's produkty nebo máte nějaké dotazy, neváhejtekontaktujte nás.
