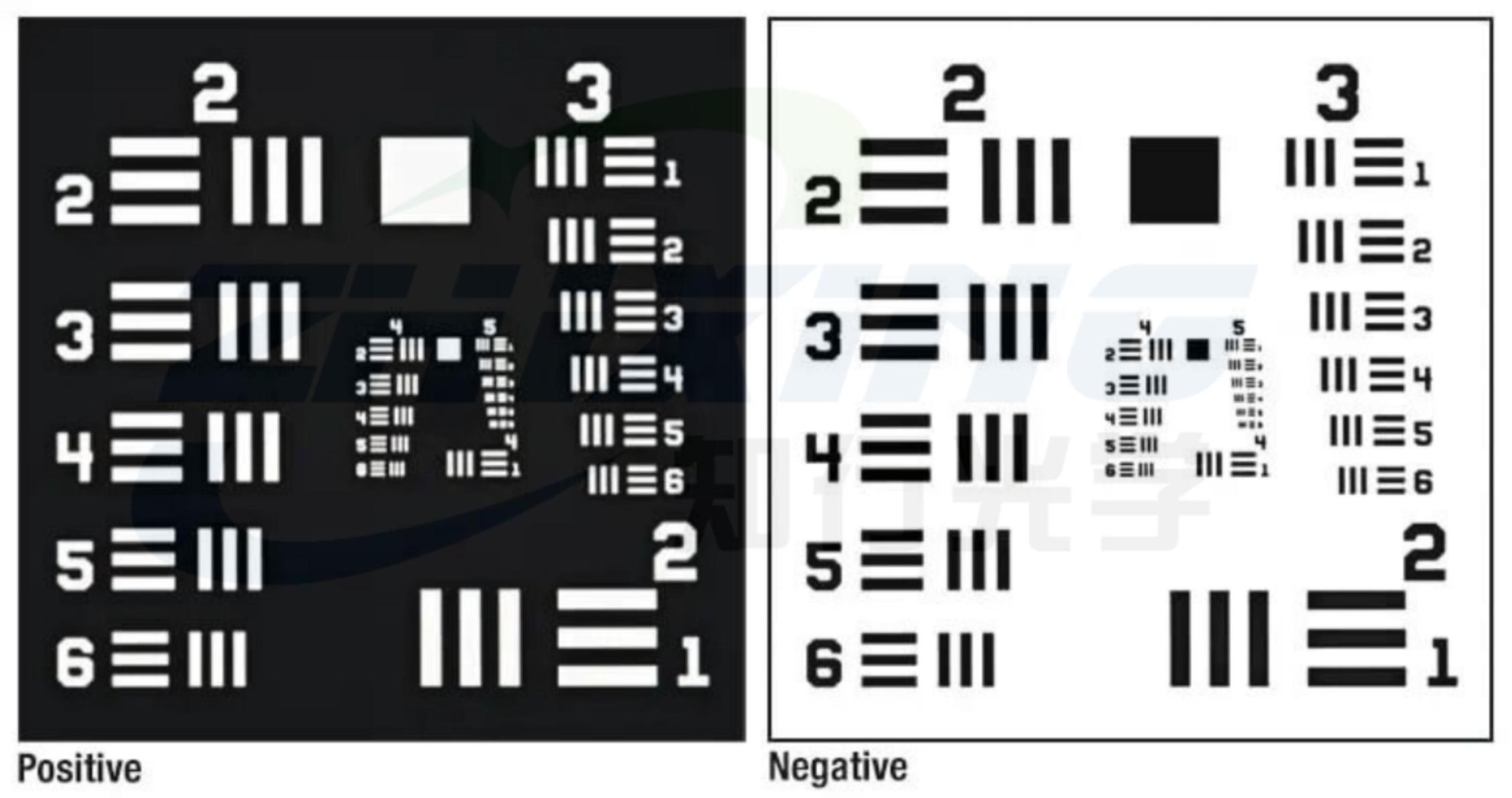

01 Jaký je cíl standardního rozlišení americké armády? US Army Standard Resolution Target (USAF 1951 Resolution Target) je jedním z nejrozšířenějších standardních nástrojů pro testování rozlišení v optickém průmyslu. Využívá standardizované uspořádání černých a bílých čar, které pomáhají určit nejmenší detaily, které čočka dokáže rozlišit.
Jednoduše řečeno: počet řádků, které čočka dokáže jasně oddělit, představuje její rozlišovací schopnost. Vzhledem k tomu, že testovací metoda je intuitivní a standardizovaná, zkušební deska amerického vojenského standardního rozlišení se již dlouho používá pro:
◆ Ověření výzkumu a vývoje optických čoček
◆ Tovární testování výkonu objektivu
◆ Vyhodnocení rozlišení zobrazovacího systému
◆ Kalibrace a akceptace optoelektronického zařízení. U špičkových objektivů se stal nepostradatelným testovacím standardem.
02 Proč se nemůžeme spoléhat pouze na testování vlnoplochy? Testování Wavefront může posoudit optickou kvalitu samotné čočky, jako například:
◆ Chyba tvaru povrchu
◆ Kontrola aberace
◆ RMS/PV index.
V aplikacích v reálném světě však konečný dopad na výkon zobrazování také zahrnuje:
◆ Shoda velikosti pixelů CCD/CMOS
◆ Chyba balení snímače
◆ Přesnost montáže systému
◆ Aktuální stav zaostření.
Jinými slovy, vlnoplochové testování měří samotnou čočku, zatímco americké vojenské standardní testování ověřuje celý optoelektronický systém. Zákazníci se nakonec nezajímají o teoretické parametry objektivu, ale o to, zda systém skutečně dokáže rozlišit detaily cíle. To je přesně důvod, proč je americké vojenské standardní testování nenahraditelné.

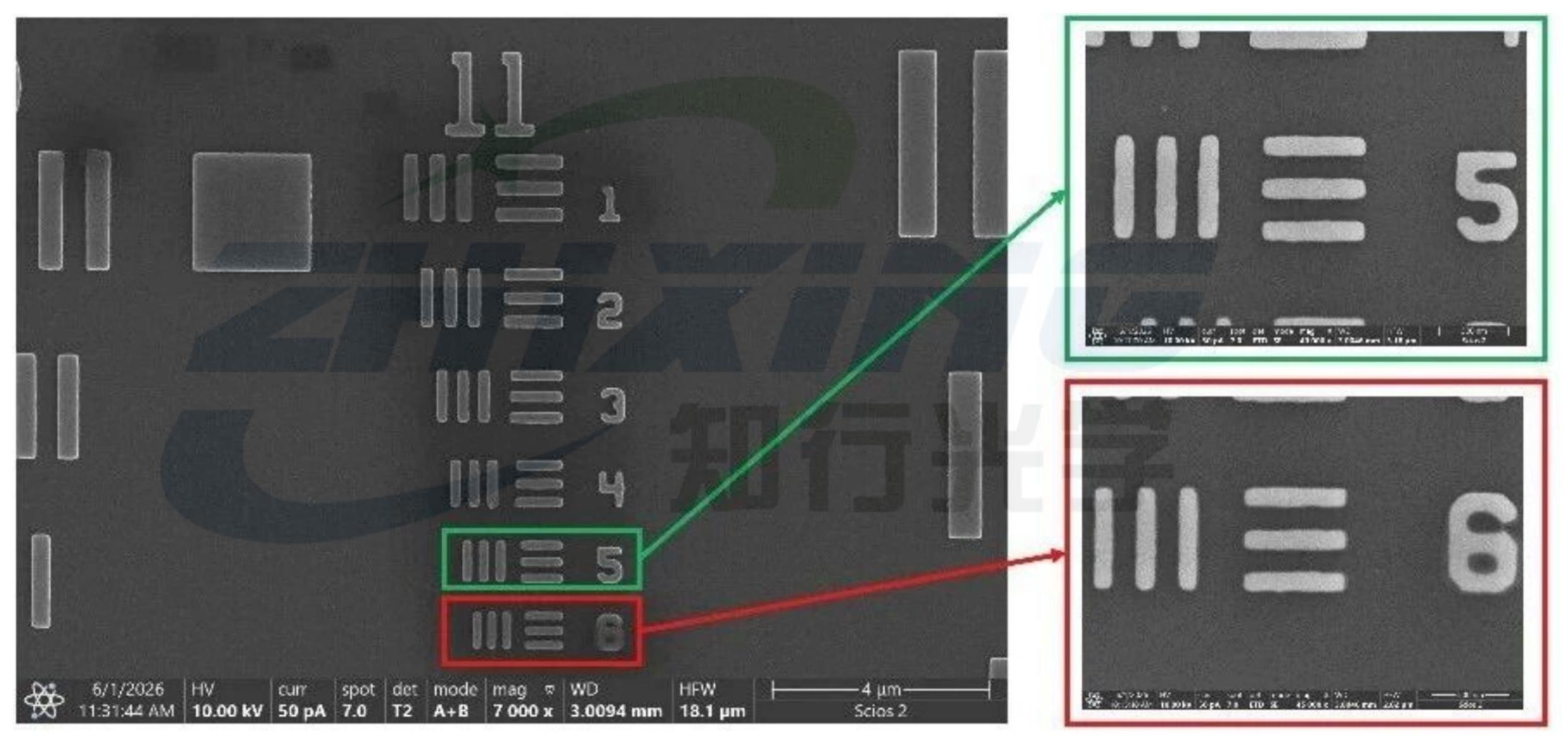

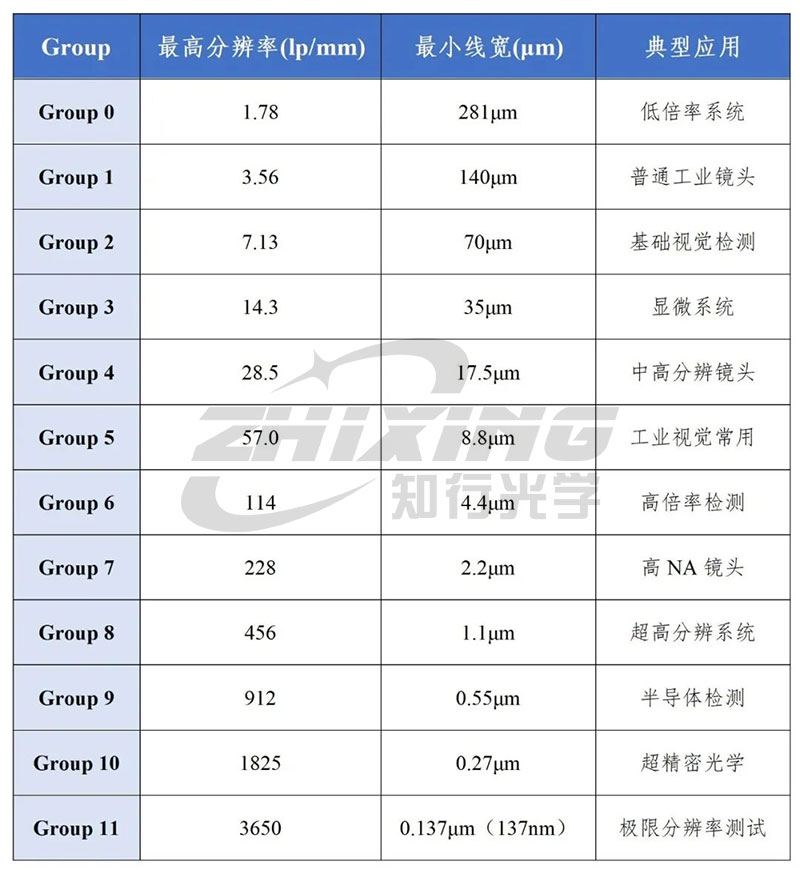

03. USAF Skupina 11: Zpochybnění limitů 3500 párů vedení. Pro splnění požadavků na testování čoček s ultravysokým rozlišením zahájila společnost Ningbo Zhixing Optics testovací cíl USAF Group 11 s ultravysokým rozlišením, který podporuje až 3500 párů čar/mm. To znamená, že minimální šířka čáry se blíží 140 nm. Tato velikost se blíží měřítku výroby polovodičových mikro-nano. Skutečnou výzvou není jen „vytvořit“ obrázek, ale zajistit jeho dostatečnou přesnost. To zahrnuje:
◆ Extrémně vysoká přesnost ovládání šířky čáry
◆ Jasná a ostrá kvalita hran
◆ Stabilní a spolehlivý kontrastní výkon
◆ Kontrola konzistence obrazu na celé stránce.
Protože: samotný testovací cíl musí být přesnější než testovaná čočka, aby byly výsledky testu smysluplné.
04 Proč jsou špičkové objektivy stále více závislé na testovacích cílech podle standardu US Military Standard 11?
Vzhledem k tomu, že se schopnosti rozlišení objektivu neustále zlepšují, tradiční testovací terče s nízkým zvětšením již pro potřeby ověření nestačí.
Zejména v následujících aplikačních scénářích: ◆ Kontrola polovodičových destiček ◆AOI (automatická optická kontrola) ◆High-pixel systémy průmyslového vidění ◆Zařízení pro mikroskopické zobrazování na úrovni výzkumu Schopnost systému identifikovat menší defekty a rekonstruovat jemnější struktury často závisí na: Rozlišení systému v reálných podmínkách.
Vysoce přesné testovací cíle US Military Standard 11-Set jsou klíčovými nástroji pro ověření této schopnosti.
05 Spolehlivý cíl testu určuje důvěryhodnost testu Mnoho lidí se zaměřuje na čočky, ale snadno přehlédne samotné testovací standardy.
Ve skutečnosti: Pouze dostatečně přesná tabulka rozlišení může skutečně měřit konečný výkon objektivu.
Ningbo Zhixing Optics se specializuje na ultra přesnou výrobu mikro/nano struktur a poskytuje vysoce kvalitní:
◆Americká vojenská standardní tabulka rozlišení ◆ Testovací cíle s ultravysokým párem vedení ◆Vysoce přesné přizpůsobené testovací vzory Poskytování spolehlivější podpory ověřování rozlišení pro špičkové optické systémy.
Jak se výkon objektivu blíží svým limitům, musí být odpovídajícím způsobem aktualizovány i testovací standardy.
Americký vojenský standard 11 sad (3500 párů linek) testovacích terčů s ultra vysokým rozlišením není jen testovacím nástrojem, ale také klíčovým ověřovacím standardem spojujícím „teoretickou dokonalost“ a „srozumitelnost v reálném světě“.
