01 Wavefront Testing: Určení přesnosti systému
Wavefront testovací opatření:
Míra, do jaké se vlnoplocha odchyluje od ideálního stavu po průchodu světla systémem.
Mezi běžné ukazatele patří:
◆PV (hodnota mezi špičkou a minimem)
◆RMS (Root Mean Square)
◆Zernikeova aberační analýza
Pomáhá určit:
◆Sférická aberace
◆ Kóma
◆Astigmatismus
◆ Odchylka montáže/nastavení

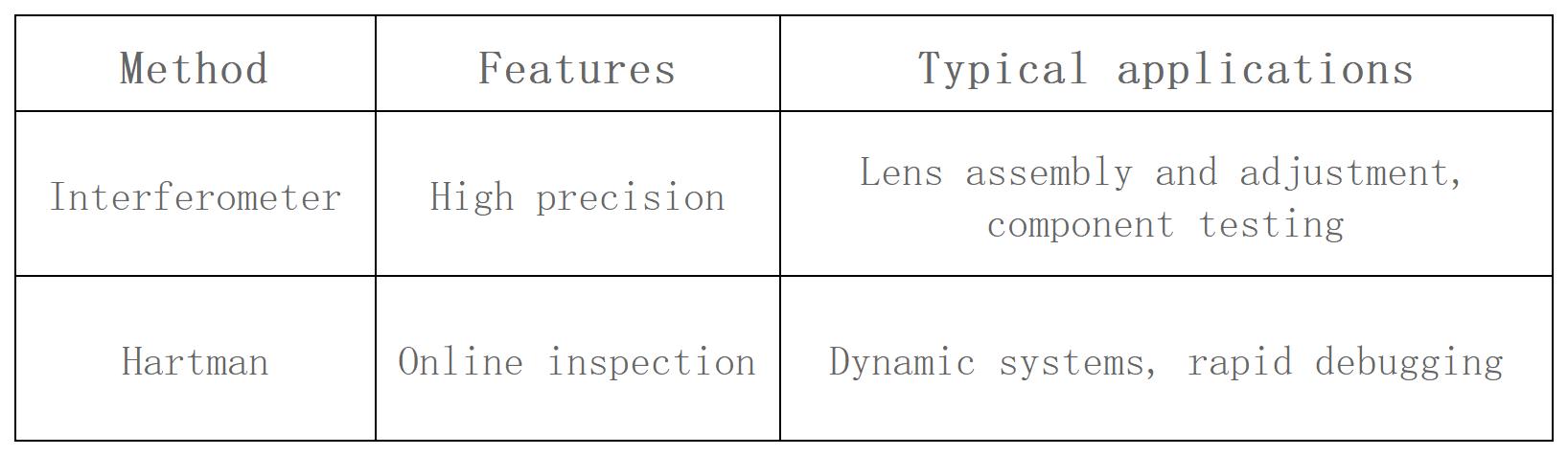

Společné zkušební metody
02 Test MTF: Zjištění, zda systém nakonec „vidí jasně“
MTF (Modulation Transfer Function) popisuje:
Schopnost systému zachovat detaily obrazu a kontrast.
Vyšší MTF znamená jasnější obraz.
Ve srovnání s vlnoplochou se MTF více blíží konečnému výsledku, který vidí zákazník.

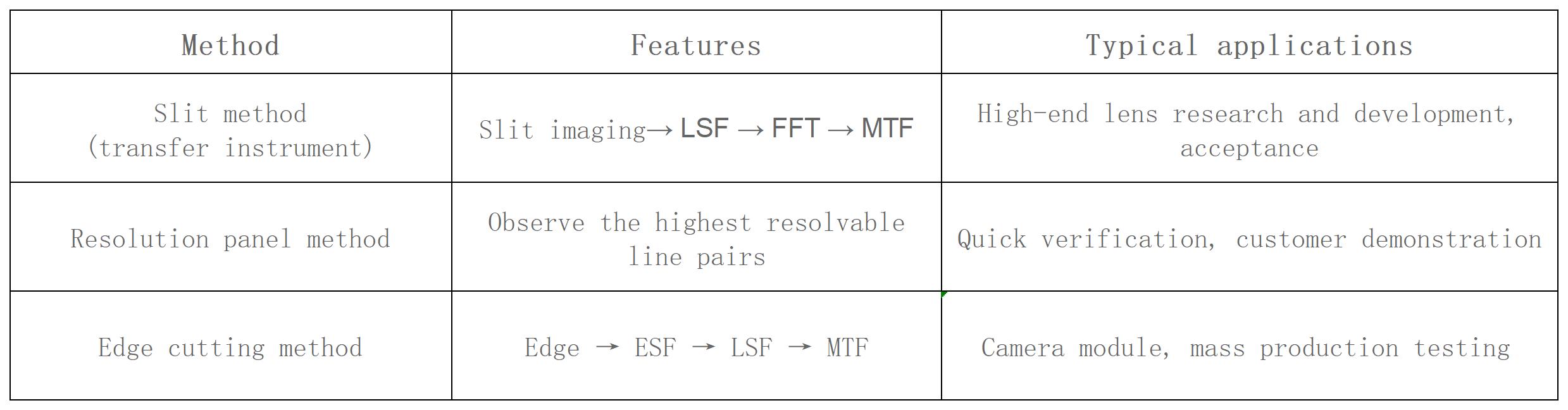

Běžné metody testování MTF
Mezi nimi systém Trioptics, běžně označovaný v průmyslu, typicky patří k metodě Slit Scan Method, která je v současnosti jednou ze standardních metod pro testování špičkových čoček.

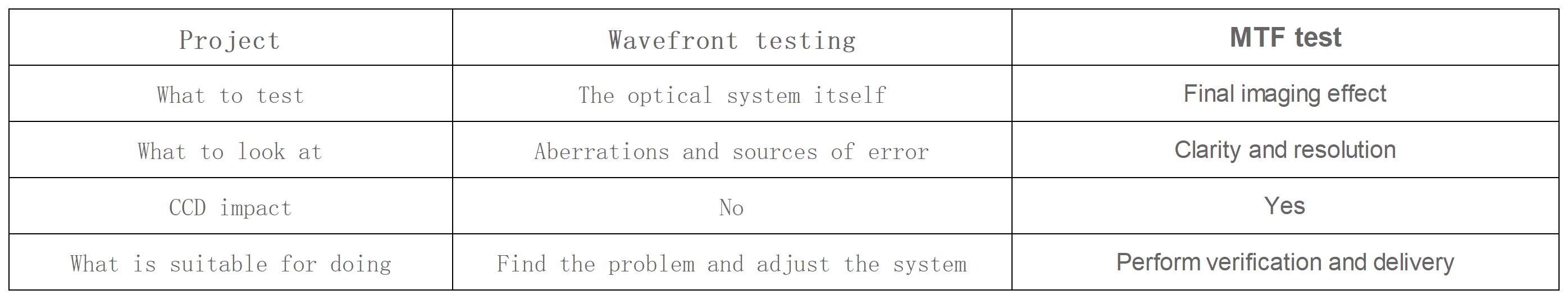

03 Wavefront vs. MTF: Jaké jsou rozdíly?
ve zkratce:
Wavefront vám řekne „proč je to nejasné“; MTF vám řekne „ať už je to jasné nebo ne“.
04 Lze tyto dva převést na sebe?
Teoreticky ano, protože: Wavefront → PSF → MTF, což znamená, že data vlnoplochy lze použít k odvození teoretické MTF.
Ve skutečnosti však: skutečný MTF je ovlivněn také následujícím:
◆ Velikost pixelů CCD/CMOS
◆ Frekvence vzorkování
◆ Struktura mikročoček
◆Chyby při montáži a seřízení
◆ Elektronický šum
Proto: Data Wavefront poskytují teoretický výkon; MTF měří skutečný výkon systému.

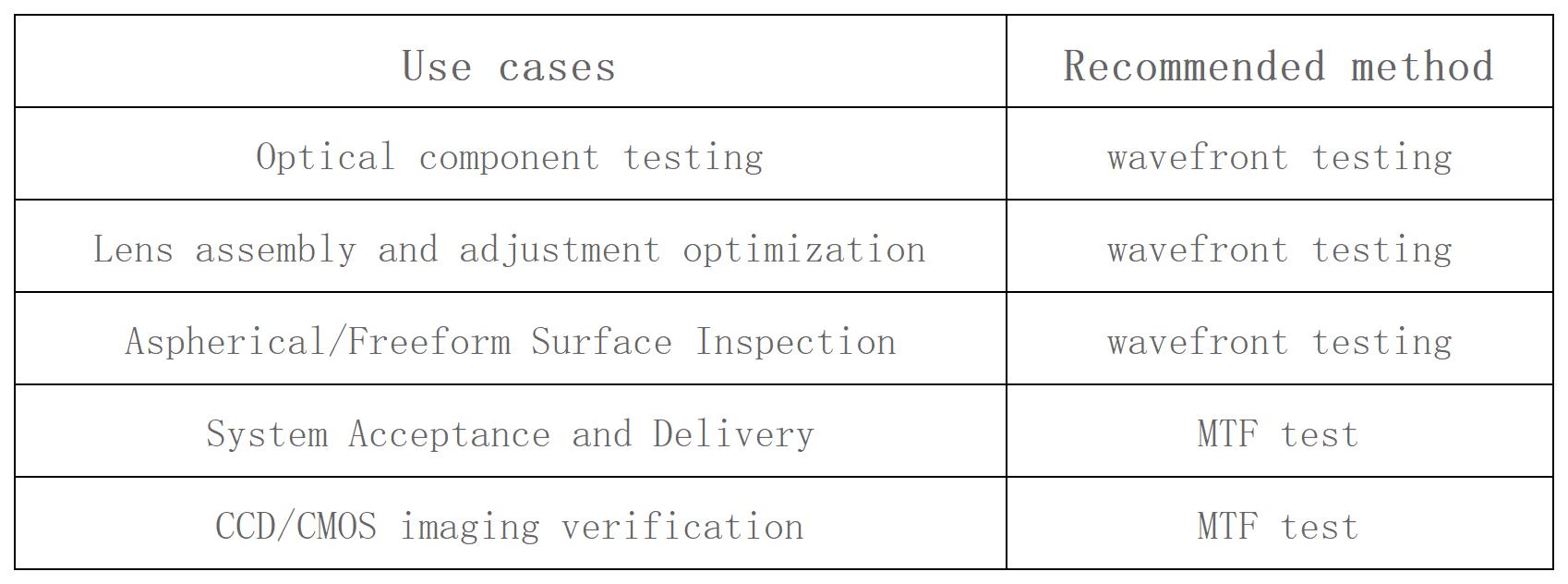

05 Kdy měřit vlnoplochu? Kdy měřit MTF?
Osvědčený postup obvykle zahrnuje nejprve optimalizaci systému pomocí vlnoplochového testování a poté ověření výsledků pomocí MTF (Mean Transform Factor).
Závěr
Testování Wavefront a testování MTF nejsou náhražky, ale spíše se doplňují.
Testování Wavefront je diagnostický nástroj; MTF je konečná odpověď.
Skutečně komplexní hodnocení kvality systému vyžaduje kombinaci obojího.
Pouze tímto způsobem můžeme skutečně dosáhnout:
Od „teoreticky vynikajícího“ po „prakticky jasné porozumění“.
