1. Láska a nenávist mimoosých třízrcadlových systémů: Špičkový výkon vs. Montážní propast Výhody mimoosých třízrcadlových systémů jsou zřejmé: eliminují centrální okluzi, výrazně zlepšují funkci přenosu modulace (MTF) systému a mají vynikající možnosti korekce aberací. Pro montážní inženýry je to však extrémně obtížně zkrotitelný „soupeř“:
◆ Noční můra stupňů volnosti: Typický třízrcadlový systém mimo osu (primární zrcadlo, sekundární zrcadlo a terciární zrcadlo) má až 18 prostorových stupňů volnosti. Dokonce i nepatrná excentricita, sklon nebo osová vzdálenost každého prvku se může spojit a vytvořit složité superponované aberace.
◆ Přenos komplexních referencí: Tradiční montáž do značné míry spoléhá na přenos víceúrovňových mechanických referencí. Z primárního zrcadla do sekundárního zrcadla a poté ze sekundárního zrcadla do terciárního zrcadla každý krok přechodu zavádí nahromaděné chyby z obrábění a opakovaného polohování, takže proces montáže působí jako „slepé hledání“.
◆ Extrémní závislost na zkušenostech a čase: V minulosti konvergence vysoce výkonného užitečného zatížení často vyžadovala, aby starší inženýři trávili týdny nebo dokonce měsíce opakovaným studiem a laděním. V dnešním komerčním kosmickém průmyslu, který vyžaduje „rychlé dodávky a hromadnou výrobu“, tento model již není udržitelný.

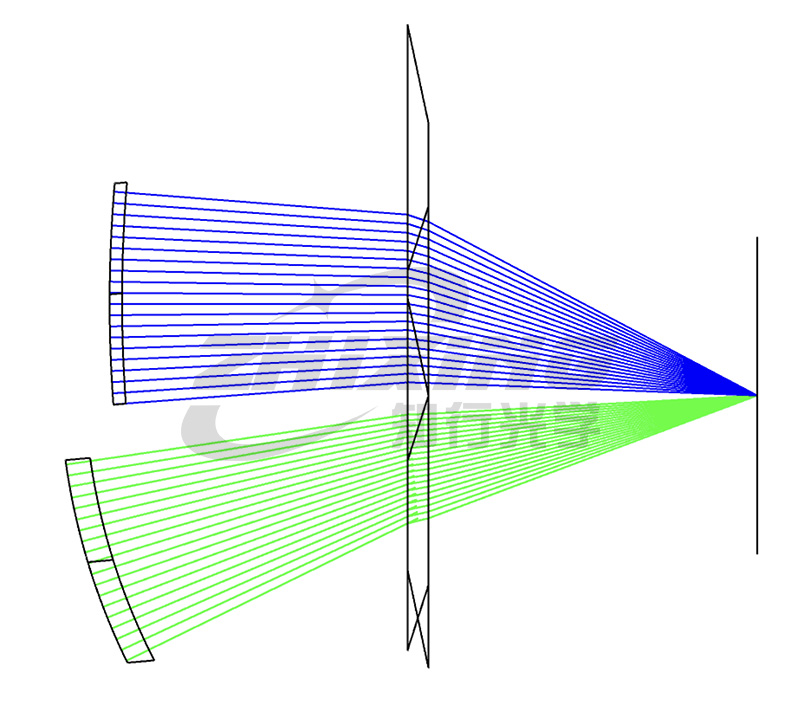

Mimoosý diagram dráhy tří reflektorů
2. Řešení Zhixing: Dosažení „rozměrové redukce“ při montáži a úpravě sdílením společné referenční CGH pro primární a sekundární zrcadla. Aby se eliminovalo spoléhání na složitý referenční přenos při tradiční montáži a seřizování, navrhuje Zhixing Optics modernější inženýrský přístup: digitální uzamčení relativních pozic primárních a sekundárních zrcadel ve fázi výroby pomocí CGH (Computational Hologram). Přímo navrhujeme kompenzační fáze primárního zrcadla (PM) a sekundárních zrcadel (TM) na stejném substrátu CGH, čímž dosahujeme integrovaných referencí pro obě zrcadla prostřednictvím fotolitografie polovodičové kvality.
◆ Logická transformace z 18 dimenzí na 6 dimenzí: Původně mělo primární, sekundární a TM zrcadlo každý 6 stupňů volnosti, celkem 18. Po uzamčení relativního geometrického vztahu mezi primárním a TM zrcadlem pomocí vysoce přesného CGH je těchto 12 stupňů volnosti „vynulováno“ na optické referenci. Pro celkovou montáž je původně složité celosystémové vyhledávání zjednodušeno na pouhé nastavení polohy sekundárního zrcátka a celkové vyrovnání systému o 6 stupňů volnosti.

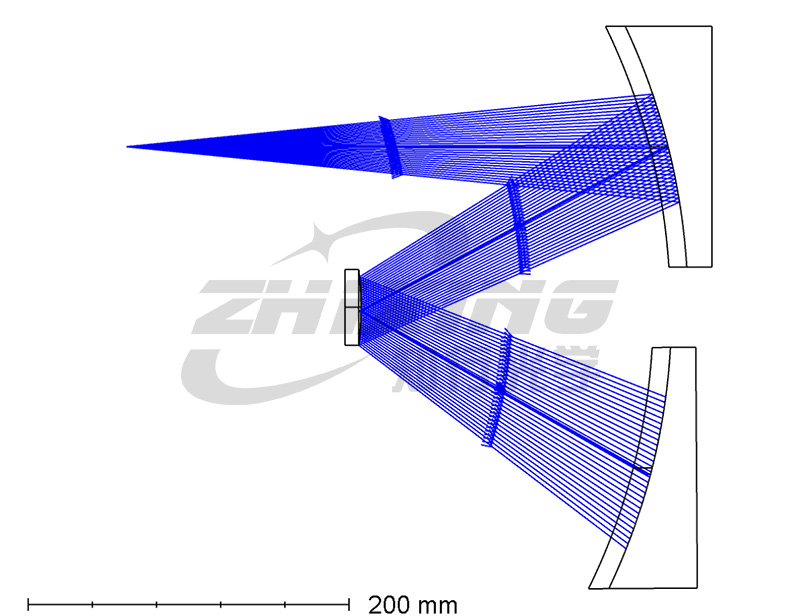

Schéma optické dráhy CGH se třemi zrcadly mimo osu
◆ Polovodičový proces zajišťuje absolutní přesnost: S pomocí pokročilého fotolitografického vybavení může přesnost leptání povrchového vzoru CGH dosáhnout submikronové úrovně. To znamená, že relativní polohová přesnost mezi třemi hlavními zrcadly je určena během fáze zpracování CGH a její stabilita a přesnost daleko převyšuje mechanické nástroje a ruční měření.
Schematické schéma celkového uspořádání mimoosé tříreverzní montáže CGH
◆ Rozměrová redukce z "Komplexní montáž a seřízení" na "Detekce tvaru povrchu": V tomto režimu jsou montážní a nastavovací práce zjednodušeny na: pokud jsou okraje tvaru povrchu primárního zrcadla a tří zrcadel nastavovány současně, jejich relativní prostorové polohy automaticky dosáhnou teoretické konstrukční hodnoty. Složitý proces montáže a seřizování je přímo „redukován“ na obtížnost detekce tvaru povrchu dvou zrcadel.

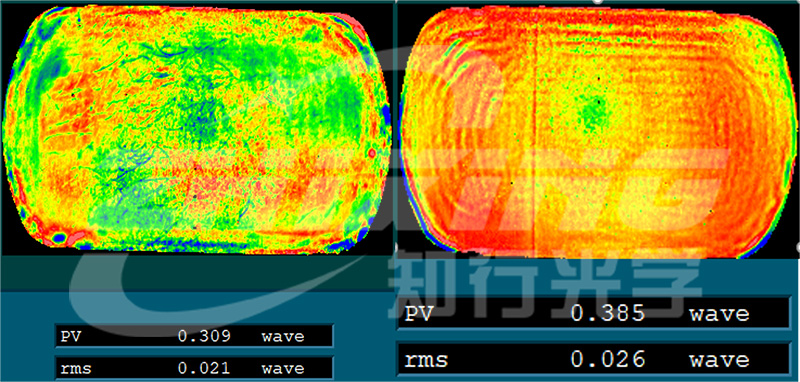

Výsledky nastavení a nastavení tří hlavních čoček (vlevo: hlavní čočka, vpravo: tři čočky).
3. Proč komerční vesmírné lety potřebují tuto „jistotu“? V dnešním průmyslu, kde jsou klíčová slova „hromadná výroba“ a „rychlé tempo“, je účinnost hlavní konkurenční výhodou:
◆ Eliminace spoléhání se na osobní zkušenosti: Digitální benchmarky standardizují montážní a nastavovací proces. Dokud běžný inženýr dokáže číst interferenční proužky a používat CGH, může efektivně dokončit velmi obtížná zarovnání, která dříve vyžadovala špičkové odborníky.
◆ Rychle zkrácené projektové cykly: Snížení interference o 12 stupňů volnosti znamená odstranění většiny chybových vazeb. Proces montáže a úpravy se mění z „neuspořádaného vyhledávání“ na „směrovou konvergenci“, čímž se zkracuje celkový cyklus montáže z týdnů na dny.
◆ Přizpůsobení konzistentnosti sériové výroby: Každý satelit používá stejnou sadu digitálních souřadnic „hlavních šablon“, což zajišťuje vysoký stupeň konzistence výkonu užitečného zatížení. Toto je pevný technologický základ pro rozsáhlou síť konstelací v komerčních kosmických letech. Závěr: V konkurenční aréně komerčních vesmírných letů již nepotřebujeme pečlivou řemeslnou zručnost „uměleckých děl“, ale přesnost a efektivitu „průmyslových produktů“. Společnost Zhixing Optics prostřednictvím své společné srovnávací technologie CGH snižuje bariéru přesné optické montáže a nastavení a urychluje dodání vašeho projektu pomocí digitálních srovnávacích testů. Zhixing Optics pomáhá komplexním optickým systémům dosáhnout efektivního provozu v uzavřené smyčce.
