Nepřesné umístění: Úskalí, kde můžete snadno trpět v tichosti. Uvažujme scénář ze skutečného světa. Prohlížíte konkávní asférické zrcadlo. CGH je navržen, optická cesta je nastavena a objevily se interferenční proužky. Na základě zkušeností si zrcadlo mírně upravíte; třásně vypadají dobře, hodnota PV je pěkná a vy si oddechnete. Ale o tři měsíce později je zrcadlo nainstalováno v systému a kvalita obrazu je nestandardní. Po prozkoumání zjistíte, že poloměr zakřivení se liší od návrhové hodnoty o více než deset mikrometrů. Kde je problém? Při kontrole nebylo zrcadlo ve své teoretické poloze. Mysleli jste si, že jste to upravili na „optimální třásně“, ale ve skutečnosti jste použili odchylku pozice ke kompenzaci výrobní chyby v poloměru zakřivení – dvě chyby se navzájem ruší, čímž vytvářejí sebekonzistentní, ale odchylující se od skutečné iluze. Ještě záludnější je, že pokud je samotný poloměr zakřivení zrcadla problematický a nemáte přesně řízenou pozici na teoretickou hodnotu, naměřená data povrchu se stanou nepořádkem: není možné určit, jak moc je problém tvaru povrchu a jak moc je problém pozice. Jak se tomuto úskalí vyhnout? Kukátko. Jak kukátko zaručuje svou teoretickou pózu? V kontrolním systému CGH (Concave Aspherical Mirror) je hlavní úkol struktury kočičího oka jasný: zajistit, aby testované zrcadlo (DUT) a CGH udržely teoretickou pozici. Jaká je teoretická póza? Jedná se o prostorový vztah pečlivě vypočítaný během fáze návrhu – osová vzdálenost, sklon a excentricita jsou jasně definované návrhové hodnoty. Úkolem kočičího oka je zajistit, aby skutečná sestavená pozice odpovídala těmto konstrukčním hodnotám. Jak to funguje v praxi? Pojďme to rozebrat pomocí běžného scénáře inspekce. Scénář: CGH je zkontrolován a má zarovnávací holografickou oblast. Světlo promítané z této oblasti poté, co bylo odraženo DUT, vytváří obraz kočičího oka – obvykle jasný, soustředěný bod světla.

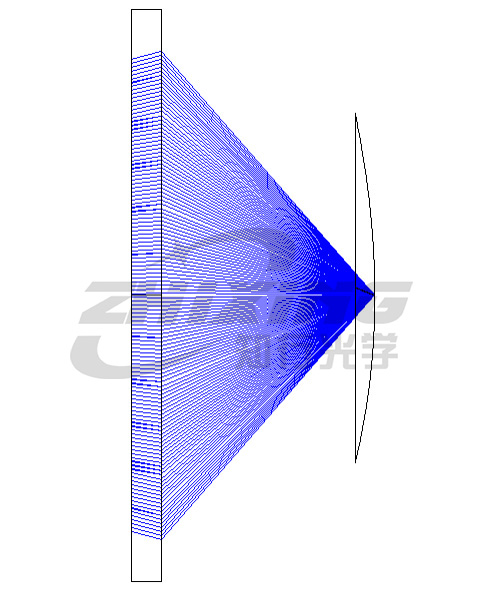

Obrázek 1. Optická dráha pro detekci kočičího oka
Pracovní postup je následující: 1. Hrubé nastavení: Namontujte zkušební zrcátko a CGH na místo a nastavte osovou vzdálenost, sklon a excentricitu tak, aby se blížily teoretickým hodnotám. 2. Jemné nastavení kočičího oka: Pozorujte obraz kočičího oka promítaný na holografický displej. Jak se poloha a pozice testovacího zrcátka postupně blíží teoretické hodnotě, bude obraz kočičího oka směřovat k předem nastavenému optimálnímu tvaru.

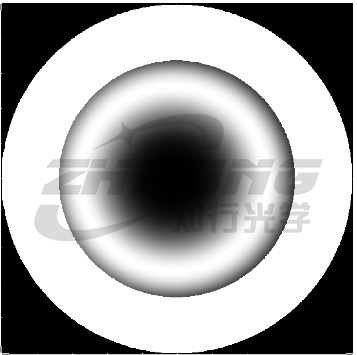

Obrázek 2. Obrázek kočičího oka, když je póza správná.

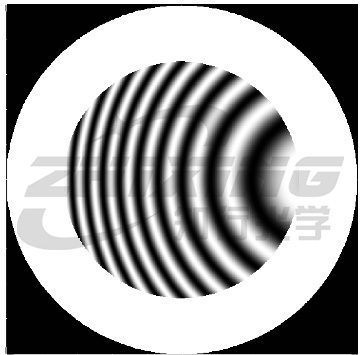

Obrázek 3. Obraz kočičího oka s nesprávnou pozicí (chyba osové vzdálenosti a sklon).
3. Uzamčení polohy: Jakmile obraz kočičího oka dosáhne přednastaveného standardu, znamená to, že testované zrcátko je ve své teoretické poloze. V tomto okamžiku jsou všechny nastavovací mechanismy uzamčeny a začíná detekce tvaru povrchu. Kočičí oko zde v podstatě funguje jako vysoce citlivý „indikátor polohy“. Řekne vám, kdy je poloha zrcátka „na místě“. Údaje o tvaru povrchu naměřené po jeho umístění jsou skutečným výkonem zrcadla v jeho teoretické poloze. Případ ze skutečného světa: Odkud pochází sférická aberace? Simulace poskytuje odpověď. Nyní, když je princip jasný, podívejme se na skutečný inženýrský scénář. Mnoho terénních inženýrů může v tomto případě rezonovat s procesem odstraňování problémů. Existuje asférická čočka a její povrchový tvar je nejprve detekován pomocí bezkontaktního profilometru DUI. Profilometr snímá obrys zrcadla optickou sondou a přímo získává topografická data povrchu. Naměřené výsledky jsou v pořádku; tvar povrchu vypadá docela čistě.

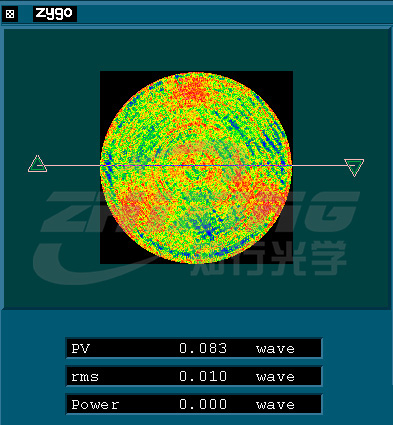

Obrázek 4 Výsledky testu DUI
Stejný objektiv byl znovu testován na testovacím systému CGH. Kočičí oko bylo správně zarovnáno a póza byla zablokována na teoretické hodnotě. Výsledek vyšel – na obličeji byla jasně vidět velká sférická aberace.

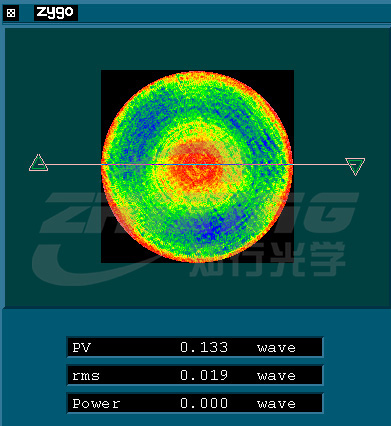

Obrázek 5 Výsledky testu CGH
Na stole ležely dvě zprávy. DUI uvedl, že tvar povrchu je v pořádku, zatímco CGH uvedl, že existuje velká sférická aberace. Čemu věřit? Pro nalezení zdroje této sférické aberace byl pomocí DUI změřen poloměr zakřivení čočky. Bezkontaktní profilometr může přímo skenovat tvořící čáru tak, aby odpovídala poloměru zakřivení, aniž by se spoléhala na vnější referenční vlnoplochu. Výsledky měření se vrátily — naměřený poloměr křivosti se lišil od teoretické hodnoty o 112 μm. Dále byl tento poloměr odchylky křivosti nahrazen do optického simulačního modelu detekčního systému CGH. Poté, co byly získány výsledky simulace, byly porovnány s naměřenými daty o tvaru povrchu z CGH – oba se pozoruhodně shodovaly. Tato velká sférická aberace byla přesně chování, které by měl vykazovat poloměr odchylky zakřivení v teoretické poloze.

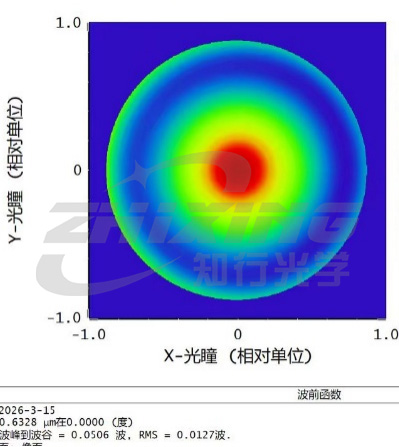

Obrázek 6 Výsledky simulace
Řetězec je nyní uzavřen: Odchylka poloměru křivosti → Sférická aberace by se měla objevit pod teoretickou pózou → Sférická aberace naměřená CGH odpovídá simulaci → Měření CGH je skutečné. Proč DUI nevykazovalo zjevnou sférickou aberaci ve výsledcích tvaru povrchu dříve? Protože když bezkontaktní profilometr snímá povrch, korespondence mezi systémem souřadnic měření a mechanickou referencí zrcadla závisí na upínací pozici. Pokud není zrcadlo přísně uzamčeno pod teoretickou pózou, složka tvaru povrchu způsobená odchylkou poloměru zakřivení může být zředěna změnou polohy měření a dále vyhlazena při zpracování dat, takže se nakonec ve zprávě o tvaru povrchu jeví jako „nepozorovatelné“. Ale měření poloměru zakřivení nelže – hodnota poloměru zakřivení naměřená pomocí DUI se odchyluje od teoretické hodnoty a tato odchylka se po uvedení do simulace přesně rovná sférické aberaci naměřené pomocí CGH. Co je tak silného na kombinaci CGH + kočičí oko? Odděluje chybu tvaru povrchu a chybu poloměru zakřivení. S fixovanou pózou je odchylka v poloměru zakřivení sférická aberace, kterou nelze skrýt. Tato sférická aberace může být navíc reprodukována simulací – neobjevuje se odnikud, ale je nevyhnutelným projevem odchylky poloměru zakřivení v teoretické poloze. Co to znamená pro operátory v první linii? Garance teoretické pozice kočičího oka přináší hmatatelné změny do testování na místě:
◆ Držení je nyní založeno na důkazech: Přesnost umístění zrcadla se již neposuzuje podle „vzhledu pruhů“. Obraz kočičího oka je kvantitativním standardem posuzování pozice nezávislým na proužcích.
◆ Údaje o tvaru povrchu jsou spolehlivé: S pevnou pozicí je naměřený tvar povrchu skutečným tvarem povrchu samotného zrcadla. Pokud je poloměr zakřivení nesprávný, tvar povrchu bude přesně odrážet stav rozostřeného záběru a nebude zakryt nesprávnou pozicí.
◆ Reprodukovatelný: Standard obrazu kočičích očí zůstává nezměněn bez ohledu na obsluhu. Pozice upravená Zhang Sanem a Li Si je stejná.
◆ Když se data z různých přístrojů střetnou, existuje jasný způsob, jak problém vyřešit: CGH má kočičí oko, které uzamkne pozici, měří skutečný tvar povrchu pod teoretickou pozicí. U jiných metod, pokud není pozice přísně uzamčena, nemusí být „dobře vypadající“ data správná – v tomto případě často poskytuje odpověď samostatné měření poloměru zakřivení. A konečně, v testovacím systému CGH je nejčastěji zmiňována kompenzace čela vlny — ta zaručuje přesnost tvaru povrchu. Kompenzace čela vlny se však opírá o předpoklad, že pozice mezi testovaným zrcadlem a CGH (Curve Front Gauge) je v teoreticky navrženém stavu. Kočičí oko funguje jako "stabilizační síla", která se zablokuje v póze. Zafixováním pózy se odhalí skutečný tvar zrcadla. Poloměr zakřivení je buď správný, nebo nesprávný. Nic není skryté. A to je přesně to, co testování přesnosti vyžaduje nejvíce: pravost.
