Přední čínský výrobce Zhixing nabízí vysoce přesnou 50mm skleněnou kalibrační desku Halcon. Naše pokročilá výroba zaručuje výjimečnou kvalitu a konkurenceschopné ceny. Vyberte si Zhixing pro spolehlivá řešení kalibrace skla!
Halcon je výkonný software pro strojové vidění s funkcemi optické kalibrace, které pomáhají uživatelům přesně určit parametry kamery, a tím zlepšit přesnost a stabilitu zpracování obrazu. Podrobný postup a úvahy pro kalibrační desku Halcon 50mm Glass Calibration Board jsou popsány níže.
1. Připravte se
Před optickou kalibrací je třeba připravit následující materiály:
(1) Standardní šachovnice: Standardní šachovnice je černobílý šachovnicový papír, obvykle 8x8, 9x6 a další specifikace, který lze před kalibrací přilepit na rovný povrch.
(2) Kamera: Používání kamery vyžaduje pozornost při výběru vhodného prostředí světelného zdroje a nastavení parametrů kamery.
(3) Počítač: Použijte počítač k instalaci softwaru Halcon a připojení kamery.
2. Proces kalibrace
(1) Nastavení parametrů fotoaparátu: V softwaru Halcon klikněte na tlačítko „Otevřít fotoaparát“ pro nastavení parametrů fotoaparátu, včetně času expozice, zisku, vyvážení bílé atd.
(2) Fotografování kalibračních snímků: standardní šachovnice je umístěna v zorném poli kamery a fotografuje více snímků, což vyžaduje, aby se šachovnice objevila na snímku v různých polohách a směrech.
(3) Detekce rohových bodů: V softwaru Halcon se funkce "find_calib_object" používá k detekci rohových bodů v obraze a jejich uložení do souboru.
(4) Kalibrace: Pomocí funkce „calibrate_cameras“ zkalibrujte kameru a uložte výsledek kalibrace do souboru.
(5) Vyhodnocení výsledků kalibrace: Funkce „eval_calib_data“ slouží k vyhodnocení výsledků kalibrace, včetně průměrné chyby, standardního rozdílu a dalších ukazatelů. Podle výsledků hodnocení lze posoudit kalibrační efekt.
3. Bezpečnostní opatření
(1) Při fotografování kalibračních snímků by měla být poloha a úhel fotoaparátu stabilní, aby nedošlo k pohybu a otřesům.
(2) Velikost a specifikace šachovnice je třeba nastavit podle skutečné situace, obvykle se doporučuje použít specifikace šachovnice 8x8 nebo 9x6.
(3) Je nutné zajistit konzistenci světelných podmínek v procesu kalibrace, aby se zabránilo vlivu příliš silného nebo příliš slabého osvětlení na výsledky kalibrace.
(4) Na výsledky kalibrace má významný vliv množství a kvalita kalibračních údajů. Doporučuje se pořídit více snímků, přičemž poloha a úhel šachovnice na každém snímku by měly být co možná nejrozdílnější.
Stručně řečeno, kalibrační deska Halcon 50mm Glass Calibration Board je nepostradatelným článkem v aplikaci strojového vidění, pečlivým provozem a aplikací může zlepšit přesnost a stabilitu zpracování obrazu a poskytnout účinnou pomoc při aplikaci technologie strojového vidění.

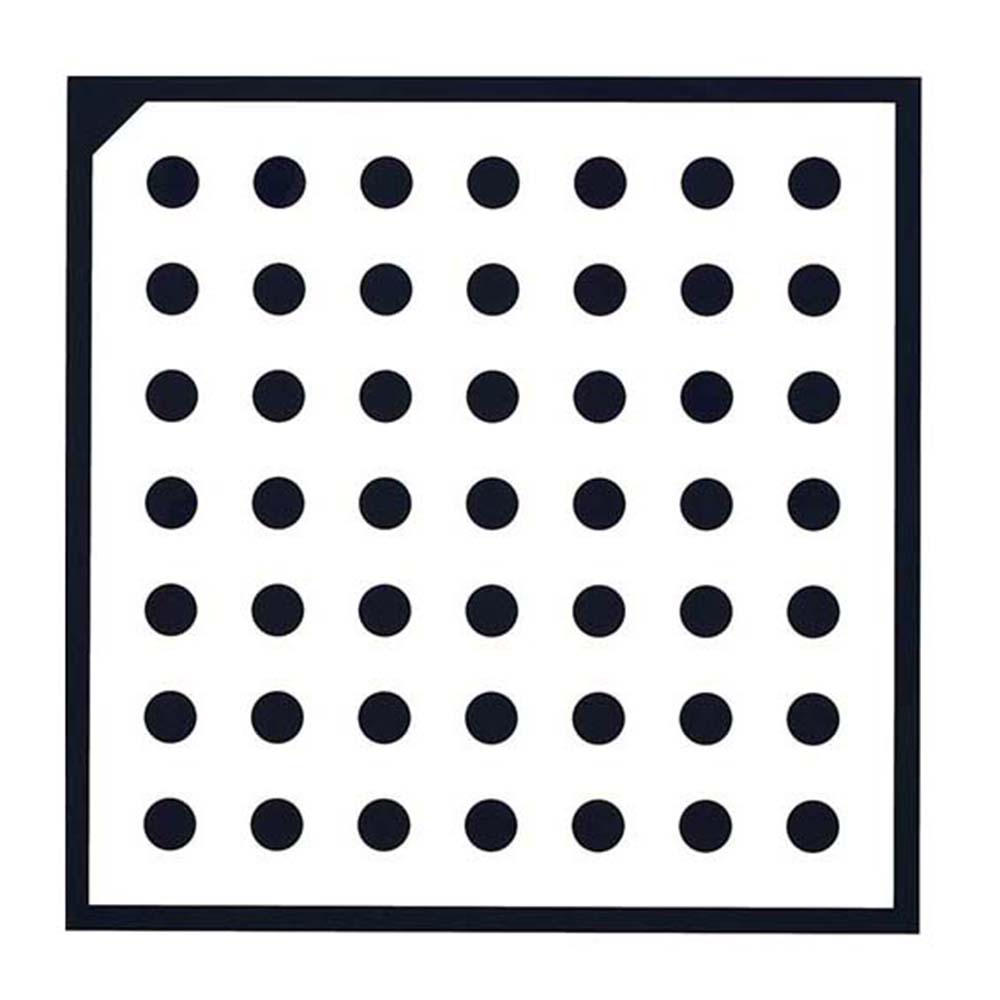

Vlastnosti:
| Specifikace | Průměr | Vzdálenost | počet bodů | materiál | Přesnost (mm) |
| Halkon 6 mm | 0,375 mm | 0,75 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halkon 10 mm | 0,625 mm | 1,25 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halkon 15mm | 0,9375 mm | 1,875 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halkon 20 mm | 1,25 mm | 2,50 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halkon 30 mm | 1,875 mm | 3,75 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halkon 40 mm | 2,50 mm | 5,00 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halkon 50 mm | 3,125 mm | 6,25 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halkon 60 mm | 3,75 mm | 7,50 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halcon 80 mm | 5,00 mm | 10,00 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halkon 100 mm | 6,25 mm | 12,50 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halcon 160 mm | 10,00 mm | 20,00 mm | 7*7 | sklo/keramika | ±0,001 mm |
| Halcon 200 mm | 12,50 mm | 25,00 mm | 7*7 | sklo/keramika | ±0,001 mm |
Barevný displej vrstvy:
Časté dotazy zákazníků
1. Můžete mi doporučit vhodnou kalibrační desku?
Odpověď: Kalibrační deska je obecně mezi 1/3 a 2 násobkem zorného pole. Děláme pouze návrhy. Konkrétní použitá velikost závisí na skutečném využití zákazníka.
2. Mohu přizpůsobit velikost?
Odpověď: Ano, stačí poskytnout výkresy ve formátu CAD/CDR nebo ručně kreslené výkresy a také pro vás můžeme kreslit zdarma.
3. Jak dlouho trvá doba přizpůsobení?
Odpověď: Přizpůsobený čas je obvykle 7-8 pracovních dnů po zaplacení a potvrzení výkresů. Konkrétní čas příjezdu se v různých zemích a regionech liší.
4. Jak mohu zaplatit?
Odpověď: Máme globální sběrný účet, který podporuje více měn.
