I. The Invisible Surface Shape Killer: Nevyhnutelné "zkreslení projekce"
Když se diskutuje o přesné korekci CGH (Computational Hologram), mnozí kolegové snadno zaměňují dva pojmy: jedním je geometrické zkreslení způsobené návrhem optické dráhy a druhým je přímá chyba polohy zápisu samotného litografického zařízení. Ve skutečnosti se jedná o dva zcela odlišné „zákulisní ovladače“.
Chyba polohy přímého zápisu se týká fyzické odchylky polohy způsobené mechanickým pohybem nebo souřadnicovým sešíváním během gravírování v nanoměřítku v litografickém stroji nebo ve stupni s přímým zápisem elektronovým paprskem. To testuje hardwarové možnosti výrobního zařízení.
Zkreslení, na které se dnes zaměříme, existuje zcela v rámci návrhu optické dráhy CGH.
Při inspekci asférických nebo volných povrchů vysokého řádu v důsledku velkoúhlových neaxiálních charakteristik návrhu optické dráhy paprsek promítaný na substrát CGH přirozeně vytváří geometrické nelineární roztahování nebo kompresi podobné „zrcadlu pro zábavu“. Jakmile toto konstrukční zkreslení existuje, způsobí "prostorovou deformaci" difrakčních proužků na CGH.

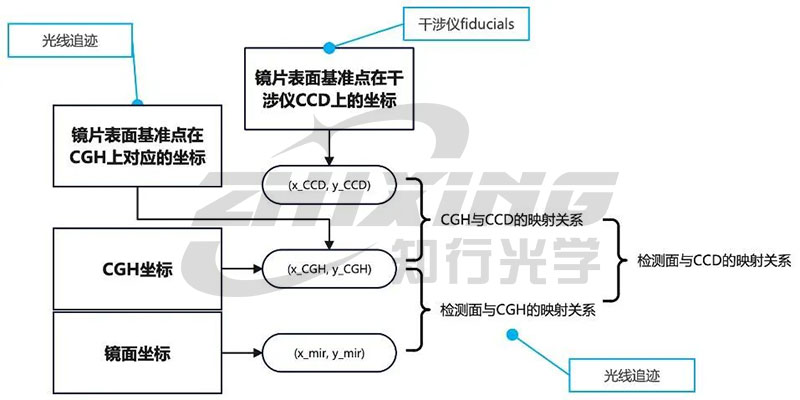

1. Podstata transformace vlnoplochy a transformace souřadnic
Hlavním úkolem CGH je převést standardní sférickou vlnu (nebo rovinnou vlnu) výstup z interferometru na vlnoplochu, která dokonale odpovídá měřenému asférickému povrchu. K dosažení této složité transformace vlnoplochy se mezi jednotlivými pixely na detektoru interferometru a jejich skutečnými polohami na měřeném povrchu vytvoří komplexní, nelineární mapovací vztah.
2. Vizuální projevy zkreslení projekce
Toto nelineární mapování přímo vede ke zkreslení projekce. Při strojírenské kontrole se ve výsledcích vizuálně projevuje jako zkreslení geometrie měřené součásti. Například:
◆Zrcadlo, které je ve skutečnosti kruhové, se ve výsledcích interferometrického testu jeví jako elipsa;
◆Zrcadlo, které je ve skutečnosti čtvercové, se ve výsledcích zobrazí jako lichoběžník.
Kvantitativní příklad: Studie ukazují, že u asférických povrchů s velkými odchylkami může „odchylka zvětšení v různých radiálních polohách“ způsobená zkreslením obrazu CGH dosáhnout maximálně 2,7:1! Tato velikost daleko přesahuje toleranční rozsah běžných optických komponent.
3. Fatální negativní dopad na analýzu aberací
Toto zkreslení nejen deformuje povrchový obraz, ale co je vážnější, transformuje aberace nízkého řádu na významné aberace vysokého řádu. To znamená, že analýza povrchových chyb poskytovaná interferometrem je zásadně nesprávná. Použití těchto chybných dat k vedení CNC leštících obráběcích strojů povede k nesprávným rozhodnutím o korekci tvaru.

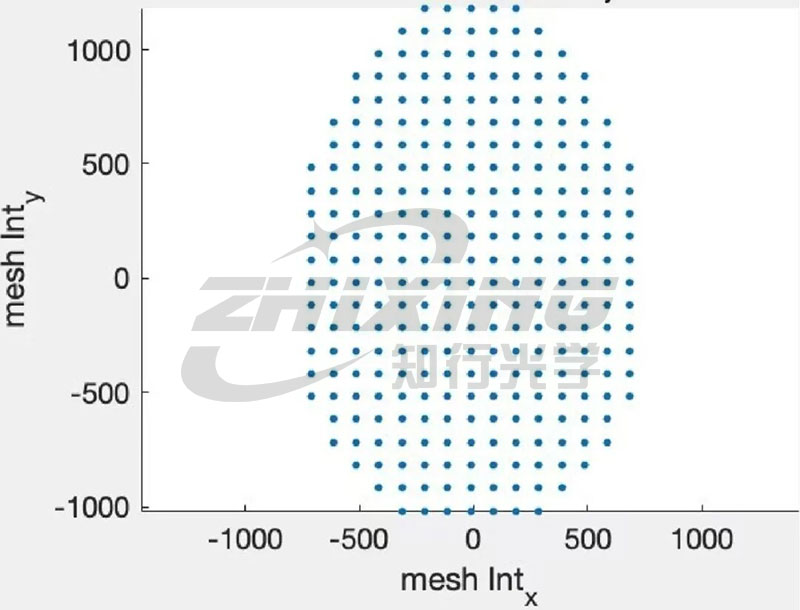

Detekce rozložení bodů v obrazci interferometrem

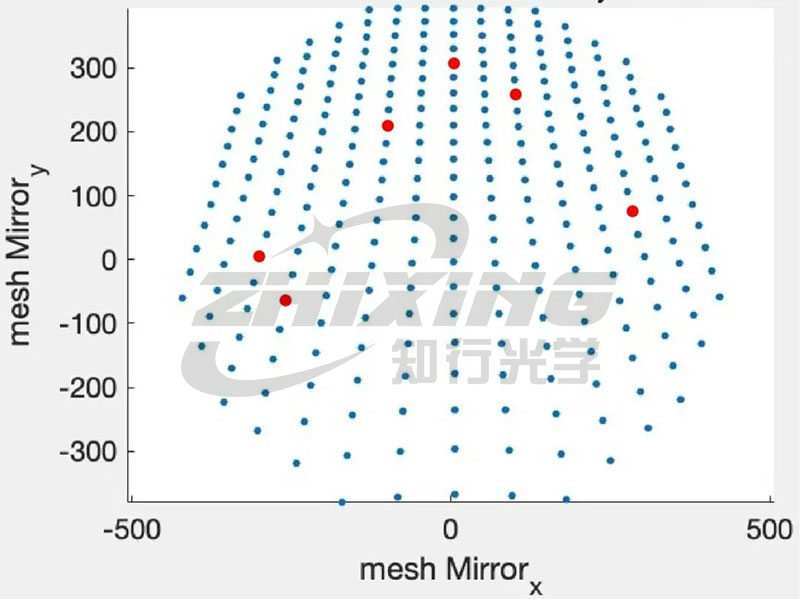

Rozložení bodů na asférickém povrchu, který má být měřen
II. Odmítnutí neúčinného leštění: Korekce zkreslení je jediným klíčem k překonání úzkých míst při obrábění asférických povrchů
V ultra-přesné výrobě může neopravené zkreslení u zdroje kontroly vyvolat fatální řetězovou reakci:
1. Neschopnost konvergovat tvar povrchu: V důsledku zavedení aberací vyšších řádů se chyba součástí ve specifických frekvenčních pásmech s každým cyklem leštění zvyšuje místo toho, aby se zmenšovala, což vede k začarovanému cyklu při obrábění.
2. Promarněný strojový čas: CNC lešticí stroje tráví značné množství času „opravami“ neexistujících, zkreslených chyb, což má za následek extrémně nízké využití stroje.
3. Ostrý pokles výtěžnosti: U asférických povrchů s vysokou numerickou aperturou (NA) nebo složitých povrchů volného tvaru mohou i nepatrné geometrické deformace způsobit, že celý optický systém nesplní výkonnostní standardy.
Stručně řečeno, inspekce CGH bez korekce zkreslení poskytuje pouze zkreslený obraz tvaru povrchu. Pouze přes přísnou korekci zkreslení, důkladně korigující nelineární transformaci souřadnic způsobenou fyzikálními principy, mohou být údaje o tvaru povrchu naměřené interferometrem přesné. Jedině tak může obráběcí stroj „namířit a vystřelit“ a dosáhnout skutečně přesné kompenzace.

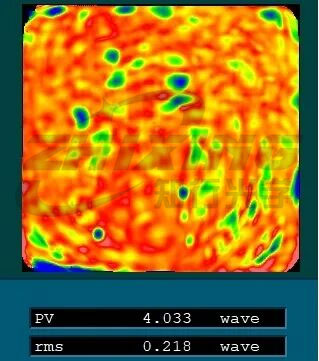

Testovací data před korekcí zkreslení (zrcadlo je čtvercové).

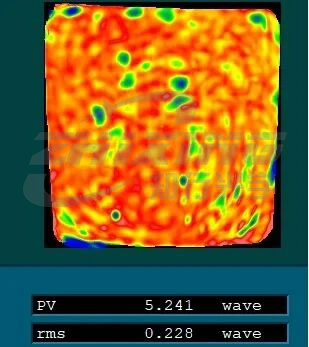

Testovací data po korekci zkreslení (zrcadlo je čtvercové).
III. Snaha o absolutní přesnost a zároveň o maximální efektivitu
V minulosti mnoho výrobců optiky váhalo s implementací korekce zkreslení, protože tradiční metody se spoléhaly na vysoce přesné souřadnicové měřicí stroje (CMM) k individuálnímu měření každé čáry a bodu. To vyžadovalo nejen značné investice do vybavení, ale také obtížný a časově náročný testovací proces se sekundárním upínáním, které zavedlo nové chyby polohování. Abychom zcela vyřešili tento bod bolesti v odvětví, předem jsme rezervovali fixní souřadnice v oblasti zarovnání obklopující hlavní oblast CGH a následně jsme použili pokročilé algoritmy sledování paprsku pro korekci zkreslení in-situ. Tento upgrade plně integruje korekci zkreslení do procesu každodenní kontroly:
◆ Eliminuje potřebu tradičních souřadnicových měřicích strojů, odstraňuje složitá offline měření a chyby upínání;
◆ Přímá geometrická rekonstrukce založená na sledování paprsku výrazně zlepšuje účinnost inspekce a korekcí a zároveň zajišťuje absolutní přesnost korekcí, což zajišťuje, že vysoce přesná kontrola asférických povrchů již nebude překážkou výrobní kapacity na výrobní lince.

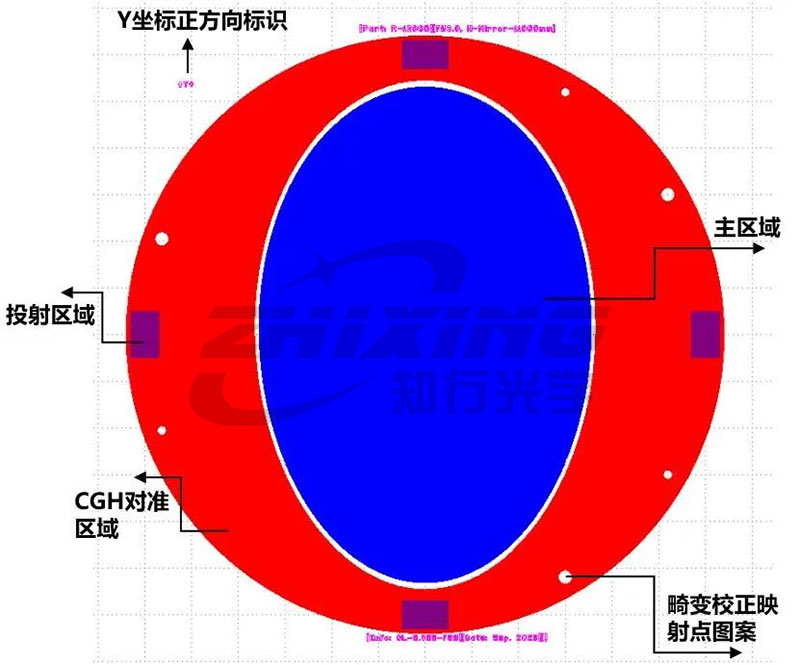

Schéma celkového uspořádání CGH

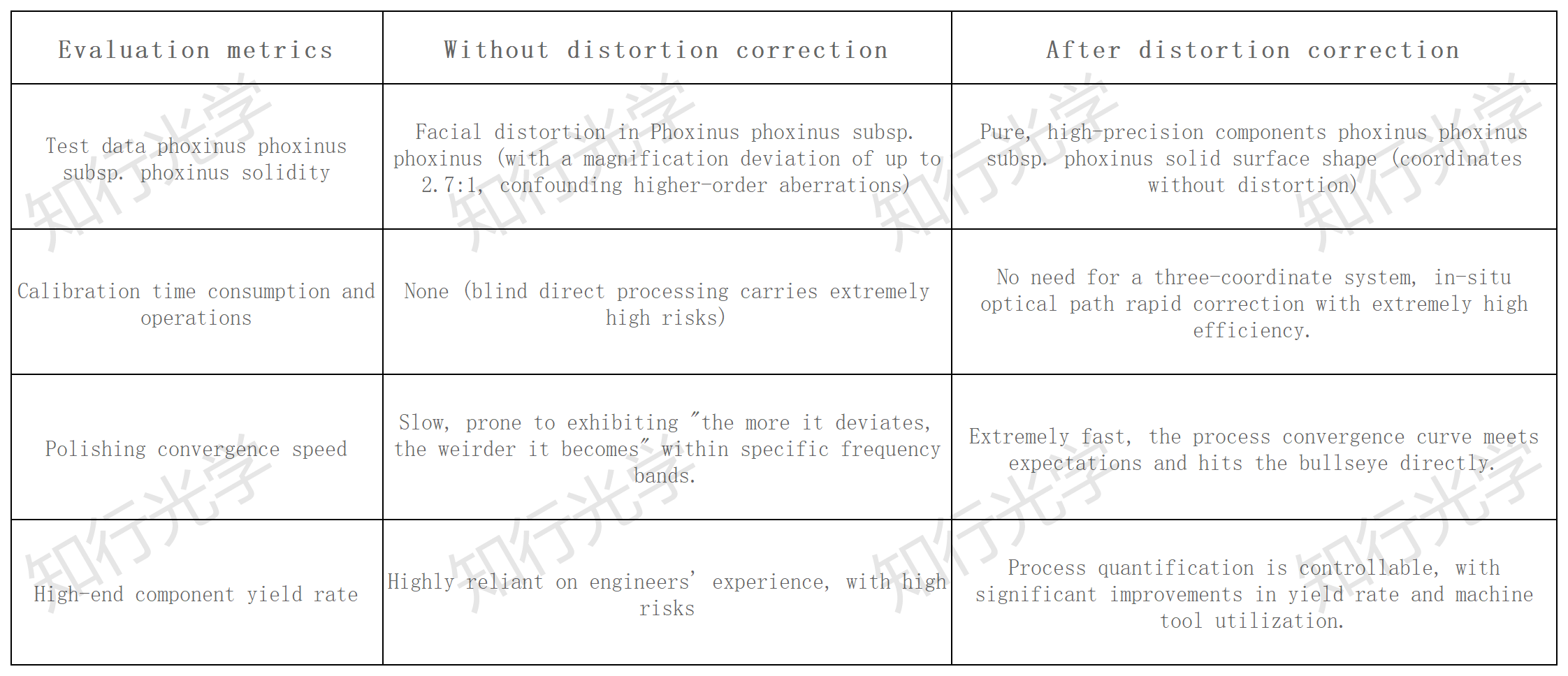

IV. Dvojí bitva o efektivitu a přesnost: Jak velký je rozdíl mezi prováděním a neprováděním kalibrace?
V. Vyberte si vysoce kvalitní CGH, abyste zajistili, že každý krok leštění bude účinný
Další fáze přesné optické výroby je o absolutní přesnosti, ale co je ještě důležitější, o kontrole množství odpadu a efektivitě výroby.
Jako váš odborník na přizpůsobení CGH se každý CGH, který dodáváme, může pochlubit nejen kvalitou vzoru na úrovni mikro-nano, ale také standardně dodáván s vysoce přesným a vysoce účinným řešením korekce zkreslení. Využíváme technologické inovace ke zjednodušení procesů a zvýšení přesnosti ve vaší dílně.
Odmítněte neefektivní leštění a rozlučte se s odchylkami při zpracování. Dovolte nám použít skutečně přesná a účinná "pravítka" k zabezpečení vašeho vysoce přesného optického zpracování!
