Skrytý zabiják č. 1: Zkreslení přenosu reference – Striktně zabraňte měření „nezákonné pozice“ v oblasti zarovnání. V technické logice testování CGH je referenční přenosové spojení extrémně přísné: vlnoplocha interferometru → přenesená na difrakční povrch CGH → nakonec přenesena do testované čočky. Jedná se o propojený geometrický řetězec. Při poprodejní podpoře často zjišťujeme, že v naměřených datech zaslaných zákazníky je oblast zarovnání CGH vyplněna hustými rušivými proužky. Tento stav znamená, že CGH není ve fyzické poloze požadované konstrukcí; reference je vychýlená již od prvního kroku (interferometr na CGH). Jakákoli povrchová data naměřená v této „nelegální pozici“ jsou nejen zcela nepřesná, ale také vážně zavádějící pro následnou analýzu problému, což představuje vysoce nerigorózní inženýrskou praxi.

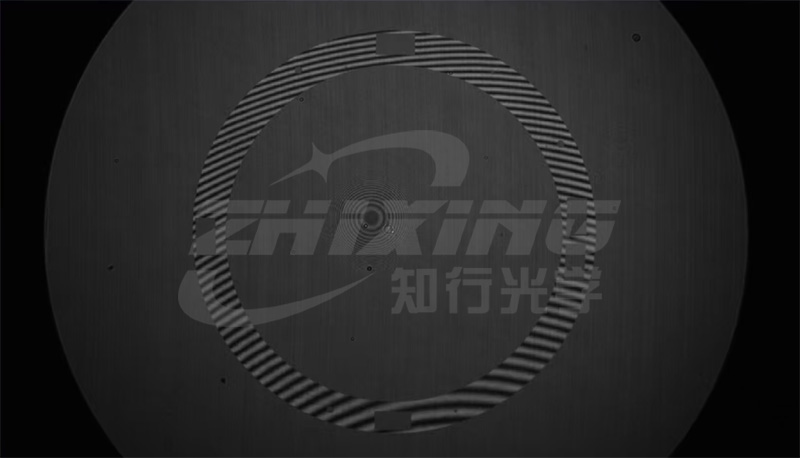

Schéma nesouososti vyrovnání
Protiopatření: Nucené zablokování reference a návrat k provozním postupům s "nulovým okrajem". Aby byla zajištěna autentičnost a platnost naměřených dat, musí být zaveden operační způsob myšlení s prioritou pozice: Oblast zarovnání je "příkaz": Oblast zarovnání na CGH je jedinečný vzor zpětné vazby zajišťující prostorový vztah mezi interferometrem a CGH. Třásně v této oblasti musí být upraveny do stavu "nulových třásní" nebo co nejřidší doladěním pózy CGH. Přísně dodržujte pozici v návodu k použití: Obsluha musí během nastavování a seřizování přesně dodržovat počáteční pozici definovanou v návodu k použití. Četné proužky v oblasti zarovnání indikují, že rozteč, azimut nebo středový offset CGH ještě nedosáhl nuly; získávání dat je za těchto podmínek absolutně zakázáno. Zajistěte jedinečnost fyzické reference: Pouze když jsou proužky v oblasti vyrovnání sníženy na nejřidší stav pod fyzikálními limity, lze prokázat, že CGH je ve svém navrženém standardním stavu měření. Data zaznamenaná v tomto okamžiku skutečně odrážejí odchylku čela vlny způsobenou testovanou čočkou.
Skrytý zabiják 2: Zrcadlová „Silová deformace“ – opomíjený zdroj astigmatismu. Pokud je problém se zarovnáním funkční, pak tento problém přímo ukazuje na samotný testovaný objekt. Mnoho asférických zrcadel za účelem dosažení odlehčení nebo splnění specifických požadavků na optický design má často velký poměr stran nebo je vyrobeno z materiálů s relativně omezenou tuhostí. Když jsou tato zrcadla držena v nástrojích nebo umístěna pomocí specifických podpůrných metod, gravitace a upínací napětí přímo způsobují deformaci těla zrcadla. jaký je výsledek? Astigmatismus. A tento astigmatismus je skutečný a fyzicky přítomný – zrcadlo je skutečně „vtlačeno“ do astigmatismu. CGH (Calibrated High-Gross Mirror) to detekuje s vysokou citlivostí, ale problém není v CGH, ani v povrchové úpravě zrcadla, ale v tom, „jak jste toto zrcadlo opravili“. Mnoho případů astigmatismu, které „není možné upravit“ na místě, je ve skutečnosti způsobeno nesprávnými metodami podpory. Řešení: Dva kroky k určení viníka. Nejprve se zaměřte na přizpůsobení tuhosti zrcadla a nástrojového systému. U zrcadel s velkým poměrem stran musí mít návrh a ověření zkušebních nástrojů stejný význam jako samotná výroba zrcadla. Pokud opakovaně měříte pravidelný astigmatismus, zkontrolujte nejprve nástroje a podpůrné metody. Za druhé, použijte jednoduchou, ale extrémně účinnou diagnostickou metodu k potvrzení hlavní příčiny – rotační testovací metodu CGH. Udržujte zrcátko a zařízení ve stejné poloze a otočte CGH o určitý úhel (např. 90°). Pokud směr astigmatismu na interferogramu zůstane nezměněn, CGH sám o sobě není problém; astigmatismus pochází ze zrcátka nebo přípravku, proto pokračujte v kontrole způsobu upnutí. Pokud se směr astigmatismu otáčí synchronně s CGH, problém spočívá v samotném CGH. Tento test trvá jen několik minut, ale může okamžitě odstranit podezření na CGH a zaměřit vyšetřování na skutečný zdroj problému, což z něj činí výkonný nástroj pro diagnostiku na místě.

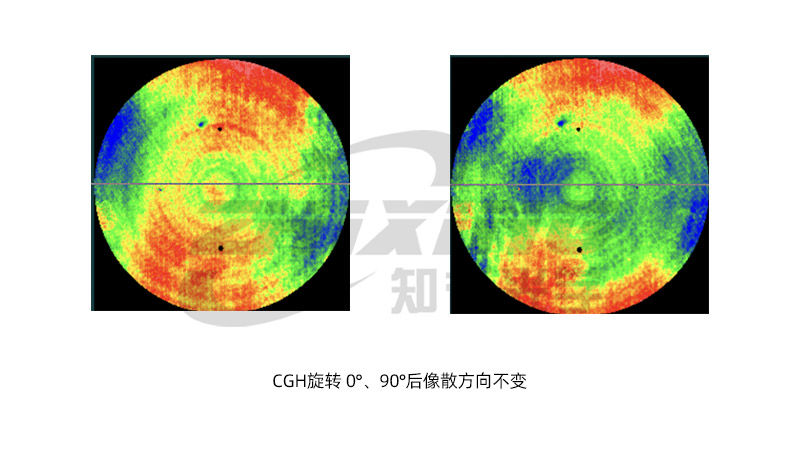

Směr astigmatismu zůstává nezměněn po otočení CGH o 0° a 90°.
Skrytý zabiják č. 3: Testované zrcadlo nebylo čisté – I to nejlepší testovací zařízení je náchylné ke kontaminaci. Tento problém zní jednoduše, ale šance na dopadení je extrémně vysoká a i zkušenější inženýři jsou někdy náchylnější k této chybě. Během zpracování, manipulace a upínání se na zrcadlových plochách nevyhnutelně hromadí otisky prstů, mastnota, zbytky leštících kapalin, prachové částice a dokonce i kondenzované těkavé látky ze vzduchu. Tyto látky jsou neviditelné pouhým okem pod fluorescenčním světlem, ale jakmile vstoupí do optické dráhy testování CGH, objeví se na interferogramu jako lokalizované povrchové „prohlubně“ nebo „boule“ nebo nepravidelný šum malého rozsahu. Řešení: Stanovte standardizované postupy čištění a ověřování. Nepoužívejte „téměř čisté“ jako měřítko úsudku. U zrcadel před přesným testováním definujte jasnou volbu rozpouštědla (např. ethanol analytické čistoty, aceton), metody stírání (tažení, rolování) a konečné potvrzovací kroky. Pokud je to možné, rychle naskenujte různé oblasti povrchu zrcadla pod testovací optickou dráhou. Pokud lokalizovaná "defekt" zmizí nebo se po setření přesune, není to problém tvaru povrchu. Důkladné provedení tohoto kroku může ušetřit značné množství času stráveného zbytečným leštěním. Hidden Killer Four: Přeslechy řádů difrakce – tyto „nechtěné světlo“ CGH je v podstatě difrakční optický prvek, který generuje více řádů difrakce. Řád +1 se používá pro detekci, zatímco 0., -1. a ještě vyšší řády, pokud nejsou izolované, zabloudí do měřicí optické dráhy, čímž se sníží kontrast interferenčních proužků a dokonce se zavedou falešné informace o fázi. To je v podstatě problém na úrovni designu, ale v terénu se často projevuje jako „rozmazané třásně“, „špatný kontrast“ a „chyby“. Hodnota dobře navržené nosné frekvence spočívá v čistém oddělení rušivých difrakčních řádů. Řešení: Pokud jste vyloučili jiné faktory a proužky jsou stále „rozmazané“, můžete si ověřit schéma návrhu nosné frekvence a zprávu o kvantitativní analýze oddělení difrakčního řádu s návrhářem CGH. Skrytý zabiják pět: Nedostatečná tepelná rovnováha – nepřesná měření s nově dodanými zrcadly Tento problém zní jednoduše, ale vyskytuje se velmi často. Zrcadla jsou odebírána přímo ze zpracovatelské dílny, čisticí nádrže nebo skladovací skříně a jejich teplota se před umístěním na přípravek pro testování ještě plně nevyrovnala s testovacím prostředím. Uvnitř zrcadla existuje teplotní gradient a povrchová tepelná deformace způsobuje nepřetržitý posun výsledků měření – data naměřená v prvních pěti minutách se liší od dat naměřených o deset minut později; rušivé proužky bezprostředně po spuštění a po stabilizaci jsou téměř totožné. Někdy operátoři zjistí, že data jsou nesprávná a pohrávají si s různými úpravami, ale zrcadlo se ve skutečnosti „pohybuje samo“ – pomalu se blíží tepelné rovnováze. Řešení: Dejte tomu čas. Před testováním zaveďte protokol skladování při konstantní teplotě, zejména u velkých nebo silných zrcadel, protože doba tepelné rovnováhy může být mnohem delší, než intuitivně očekáváte. Pokud je to možné, použijte pomocné metody měření teploty k potvrzení stabilizace teploty zrcadla před zahájením testování. Jak systematicky „chytat duchy“? Stručně řečeno, pokud během testování CGH narazíte na chybu, zvažte kontrolu následujícího pořadí: Je správně nastavená oblast zarovnání? – Pokud má oblast zarovnání velmi husté proužky, je počáteční základní čára chybná. Není zrcadlo zdeformováno svítidlem? – Zkontrolujte způsob upnutí; použijte rotační metodu CGH k vyloučení samotného CGH před zaostřením na přípravek nebo zrcadlo. Je zrcadlo čisté? – Nejprve vyčistěte všechna místa s důlky nebo vybouleninami; nespěchejte s leštěním, pokud není čisté. Jsou v difrakčních řádech přeslechy? – Rozmazané proužky nemusí nutně znamenat nedostatečnou intenzitu světla; může být přítomno rozptýlené světlo. Je zrcátko tepelně vyvážené? – Ponechejte dostatek času, aby dosáhl konstantní teploty; proces neuspěchejte. Testování CGH je přísná věda a pečlivá inženýrská praxe. Sledujte nás pro více praktických technik v CGH a testování asférického povrchu. S jakými dalšími podivnými problémy jste se na místě setkali a které jste prostě nedokázali vyřešit? Neváhejte se podělit o své zkušenosti v sekci komentářů.
